W instalacjach hydrauliki siłowej maszyn do robót ziemnych i drogowych spotyka się różne typy zaworów, a ich rozpoznanie na schemacie wynika z funkcji, jaką mają spełnić w danym miejscu układu.

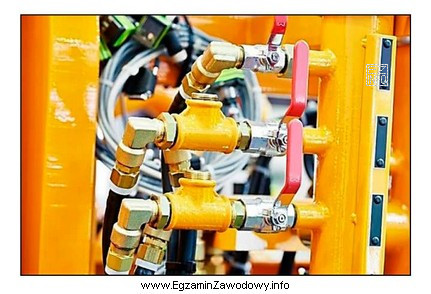

Poprawna odpowiedź: zawory kulowe. Zawór kulowy to zawór odcinający: jego zadaniem jest możliwie szybkie i pewne zamknięcie lub otwarcie przepływu oleju. W praktyce serwisowej jest używany np. do odizolowania fragmentu układu podczas wymiany przewodu, naprawy rozdzielacza czy demontażu siłownika. Charakterystyczne jest proste sterowanie (zwykle dźwignią) i praca typu "otwarty/zamknięty", a nie precyzyjna regulacja.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Zawory zwrotne stosuje się tam, gdzie trzeba wymusić przepływ tylko w jednym kierunku i zapobiec cofaniu się oleju. Ich funkcja nie jest typowym "odcięciem serwisowym" całej gałęzi, lecz zabezpieczenie kierunku przepływu.
- Zawory stożkowe (w sensie konstrukcji dławiącej/iglicowej) kojarzą się z regulacją przepływu przez zwężanie przekroju. W hydraulice siłowej używa się ich, gdy potrzebna jest regulacja (dławienie), a nie szybkie odcięcie.
- Zawory redukcyjne służą do redukcji i utrzymania zadanego ciśnienia po stronie odbiornika albo do zabezpieczenia części układu przed zbyt dużym ciśnieniem. To element "ciśnieniowy", a nie prosty zawór odcinający.
Wskazówka egzaminacyjna: gdy na schemacie w danym miejscu układu ma być możliwość łatwego odizolowania odcinka instalacji (np. do naprawy), najczęściej poszukuje się zaworu odcinającego – w praktyce często jest to zawór kulowy.
