KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 39.
Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby w kartonie umieszczane były 4 paczki kawy?

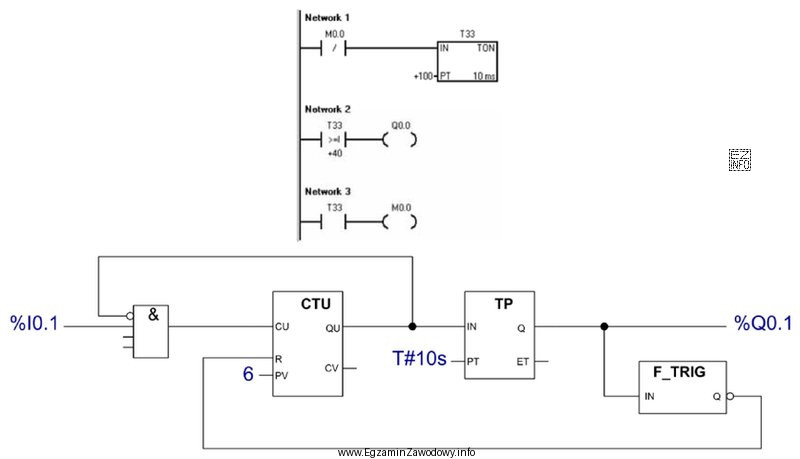

Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego schematu programu sterującego linią technologiczną pakowania kawy, można zauważyć, że kluczowym elementem decydującym o liczbie paczek kawy umieszczanych w kartonie jest licznik CTU (Counter Up). Wartość progowa włączenia licznika (PV - Preset Value) jest ustawiona na 6, co oznacza, że po zliczeniu 6 paczek kawy, licznik aktywuje sygnał wyjściowy. Aby zmienić liczbę paczek kawy umieszczanych w kartonie z 6 na 4, należy zmienić właśnie tę wartość progową włączenia licznika (PV) z 6 na 4. Zmiana tej wartości spowoduje, że licznik aktywuje sygnał wyjściowy po zliczeniu 4 paczek, co zainicjuje transport do maszyny zamykającej opakowanie.
