KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 39.

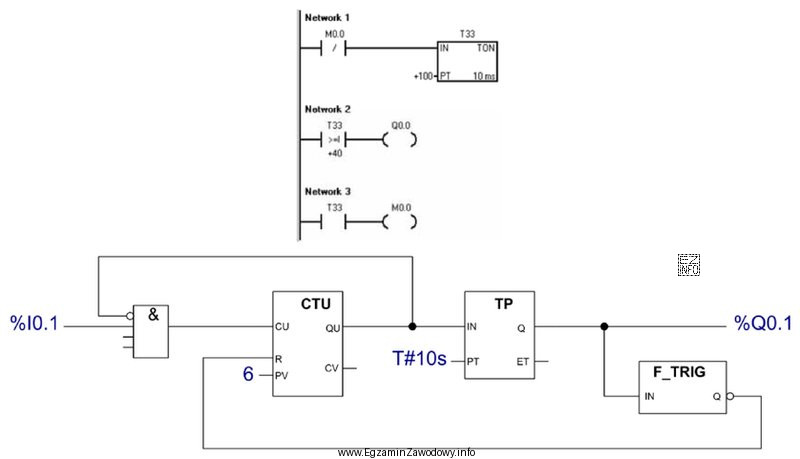

Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby w kartonie umieszczane były 4 paczki kawy?
Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie programu sterującego linią technologiczną pakowania kawy widoczny jest licznik CTU z ustawioną wartością progową (PV) równą 6. Oznacza to, że po zliczeniu 6 paczek kawy, licznik osiąga swoją wartość progową i uruchamia kolejny etap procesu. Aby zmienić liczbę paczek kawy umieszczanych w kartonie z 6 na 4, należy zmienić wartość progową włączenia licznika (PV) z 6 na 4. Zmiana tej wartości spowoduje, że licznik będzie osiągał swoją wartość progową po zliczeniu 4 paczek, co doprowadzi do umieszczenia w kartonie dokładnie 4 paczek kawy przed rozpoczęciem transportu do maszyny zamykającej opakowanie.
