KWALIFIKACJA BUD19 - STYCZEŃ 2016



PYTANIE NR 3.

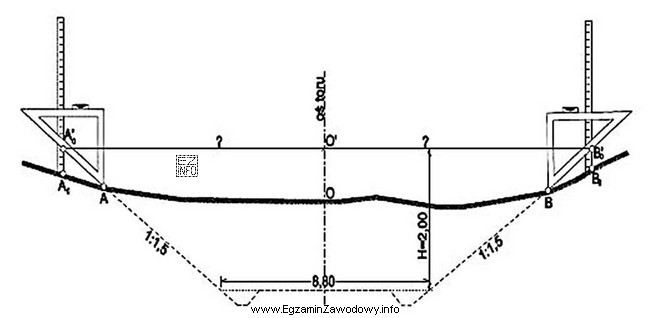

Na rysunku przedstawiono przekrój poprzeczny projektowanego wykopu torowiska. Ile wynosi odległość punktu B0' od osi toru kolejowego?
Ilustracja przedstawia przekrój poprzeczny projektowanego wykopu torowiska, co jest związane z kwalifikacją zawodową TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odległość punktu B0' od osi toru wyznacza się przez odczyt z przekroju poprzecznego: należy przyjąć oś toru jako punkt odniesienia i odmierzyć w kierunku poziomym (prostopadle do osi) do położenia punktu. Po zastosowaniu skali rysunku otrzymuje się wartość 7,40 m.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest poprawne zinterpretowanie, czym jest "odległość punktu od osi toru" na przekroju poprzecznym. Oś toru stanowi linię odniesienia, a szukana odległość to standardowo odległość pozioma (w planie, czyli w kierunku poprzecznym do osi), a nie długość po skarpie ani różnica wysokości.

Aby poprawnie wyznaczyć wartość:

  • zidentyfikuj na rysunku oś toru (najczęściej oznaczoną symbolem osi lub środkiem układu),
  • odszukaj punkt B0' zgodnie z oznaczeniem na przekroju,
  • wyznacz odcinek mierzony prostopadle (poziomo) od osi do rzutu punktu B0' w kierunku poprzecznym,
  • odczytaj długość z wymiarowania lub przelicz z podziałki/skali rysunku.

Odpowiedź "7,40 m" jest poprawna, ponieważ odpowiada odczytanej/przeliczonej odległości punktu B0' od osi toru w przekroju.

Pozostałe wartości są typowymi wynikami błędów:

  • "5,90 m" często wynika z odczytu do innego elementu (np. krawędzi konstrukcji lub innego punktu) albo z pominięcia części odcinka od osi do najbliższego wymiaru pośredniego.
  • "11,80 m" może pochodzić z dodania dwóch odcinków, które nie powinny być sumowane (np. od osi do krawędzi + od krawędzi do punktu) albo z odczytu w niewłaściwym kierunku.
  • "14,80 m" bywa skutkiem przyjęcia odległości do skrajnego elementu przekroju (np. do przeciwległej strony wykopu) albo podwojenia odczytanej wartości przez błędne założenie symetrii.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy mierzysz od osi (a nie od krawędzi) i czy odcinek jest poziomy. Jeśli rysunek ma różne skale poziomą i pionową, przeliczaj tylko w tej osi, której dotyczy odległość.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozumieć odległość punktu od osi toru na przekroju poprzecznym?
To zwykle odległość pozioma mierzona poprzecznie do osi toru (prostopadle do osi w planie). Nie jest to długość po skarpie ani różnica wysokości. Na przekroju szukasz odcinka od osi do rzutu punktu w kierunku poprzecznym.
Jak krok po kroku odczytać odległość z przekroju, gdy nie ma podanego wymiaru?
Najpierw znajdź oś toru i punkt, a potem zmierz na rysunku odcinek poziomy między nimi. Następnie przelicz go przez skalę rysunku (np. 1 cm = 1 m). Uważaj, czy rysunek nie ma innej skali w pionie niż w poziomie.
Dlaczego na takich zadaniach łatwo pomylić odczyt 7,40 m z inną wartością?
Bo na przekroju występuje wiele charakterystycznych punktów (krawędzie wykopu, skarpy, dno, ławy) i łatwo wziąć niewłaściwy punkt odniesienia. Częsty błąd to mierzenie od krawędzi zamiast od osi albo mierzenie po skosie.
Co oznacza zapis punktu B0' na rysunkach geodezyjnych?
Zapis z indeksem dolnym i apostrofem jest oznaczeniem punktu w danym układzie/etapie (np. wariant, rzut, punkt po transformacji lub na innym przekroju). Sens dokładny zależy od legendy projektu, ale zawsze trzeba go identyfikować zgodnie z oznaczeniem na rysunku.
Jakie błędy skali najczęściej pojawiają się w przekrojach poprzecznych?
Najczęściej myli się skalę poziomą z pionową (czasem są różne), przez co wynik jest zawyżony lub zaniżony. Drugi błąd to pominięcie jednostek i zaokrągleń. Zawsze sprawdź opis skali i przeliczaj tylko w osi, której dotyczy odległość.
Kiedy w praktyce geodeta musi wyznaczać odległości od osi toru?
Podczas tyczenia robót torowych i ziemnych (np. wykopy, nasypy, rowy), kontroli zgodności wykonania z projektem oraz przy inwentaryzacji powykonawczej. Oś toru jest podstawową linią odniesienia dla wielu elementów przekroju.
Czy odległość od osi toru zawsze mierzy się prostopadle do osi?
W typowych zadaniach przekrojowych tak, bo chodzi o odległość poprzeczną. Wyjątki wynikają z konkretnych definicji w dokumentacji (np. odległość wzdłużna, po łuku), ale wtedy opis zadania musi to jasno wskazywać. Przy braku doprecyzowania przyjmuj odległość poprzeczną.
Jak sprawdzić, czy wybrany wynik jest realistyczny bez dokładnego liczenia?
Porównaj położenie punktu względem osi: jeśli punkt leży blisko osi, wynik nie powinien być bardzo duży. Jeśli punkt jest po zewnętrznej stronie wykopu, odległość będzie większa. Dodatkowo oceń, czy wynik nie przekracza szerokości całego przekroju.
Co zrobić na egzaminie, gdy na rysunku jest dużo linii i trudno znaleźć oś toru?
Szukaj oznaczeń osi (symbol osi, opis "oś toru", środek układu) oraz elementów symetrycznych. Często oś przechodzi przez środek konstrukcji nawierzchni. Warto zakreślić oś i dopiero potem analizować położenie punktów, aby nie pomylić odniesienia.
Jakie zadania podobne do tego mogą pojawić się w BUD.18?
Typowe są: odczyt rzędnych i spadków z profili, wyznaczanie odległości punktów od osi obiektu (drogi/toru), obliczanie szerokości wykopu/nasypu, interpretacja przekrojów i szkiców polowych. Warto ćwiczyć łączenie odczytu z rysunku z prostymi przeliczeniami.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Po zastosowaniu skali rysunku otrzymuje się wartość 7,40 m."

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące odczytu przekrojów i skali rysunku
  • Zadania ćwiczeniowe z geometrii toru i elementów przekrojów poprzecznych
  • Instrukcje szkolne/branżowe dotyczące sporządzania i interpretacji rysunków sytuacyjno-wysokościowych (jeśli dostępne w kursie)
