KWALIFIKACJA INF1 - STYCZEŃ 2022 (test 2)



PYTANIE NR 31.

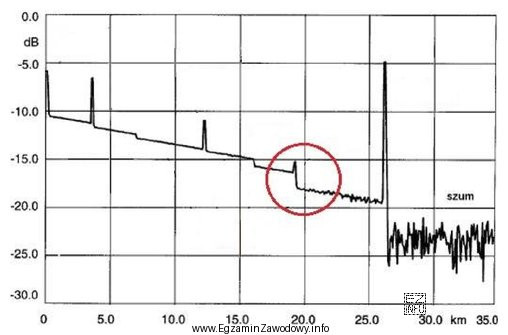

Na rysunku przedstawiono przykładową krzywą reflektometryczną badanego włókna światłowodowego.
Które zdarzenie zostało zobrazowane w zaznaczonym miejscu?
Ilustracja przedstawia wykres reflektometryczny, który jest używany do analizy włókien światłowodowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Naderwanie włókna na śladzie OTDR zwykle objawia się jako nagła, duża strata (często z wyraźnym zdarzeniem refleksyjnym), wskazująca istotne uszkodzenie toru.
Złącze i spaw dają typowo mniejszą stratę, a zgięcie powoduje stratę bez charakterystycznego silnego "końca toru".

Pełne wyjaśnienie:

Reflektometr OTDR wysyła krótkie impulsy światła do włókna i analizuje sygnał powracający (rozproszenie wsteczne oraz odbicia). Dzięki temu na krzywej reflektometrycznej widać zarówno tłumienie na odcinkach włókna, jak i lokalne zdarzenia.

Odpowiedź "Naderwanie włókna." jest poprawna, ponieważ naderwanie (poważne mechaniczne uszkodzenie) powoduje gwałtowną zmianę transmisji: na śladzie pojawia się wyraźny skok/załamanie odpowiadające dużej stracie, a często także silny efekt odbiciowy wynikający z nieciągłości ośrodka. Taki obraz jest typowy dla uszkodzeń o charakterze "prawie-przerwania" toru.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście:

  • "Złącze." Złącza (zwłaszcza rozłączne) często tworzą zdarzenia refleksyjne, ale zwykle nie powodują aż tak dużej, jednorazowej straty jak uszkodzenie włókna; ich sygnatura jest bardziej "punktowa" i związana z konkretnym elementem połączeniowym.
  • "Zgięcie włókna." Makrozgięcie powoduje dodatkowe tłumienie (ucieczkę mocy z rdzenia), które bywa widoczne jako strata, lecz najczęściej bez typowego silnego piku odbiciowego. Jest to zdarzenie bardziej "tłumieniowe" niż "przerwowe".
  • "Spaw." Prawidłowo wykonany spaw daje niewielką stratę i zwykle minimalne odbicie, więc jego ślad jest subtelny w porównaniu z uszkodzeniem. Duża, nagła strata sugeruje raczej defekt niż poprawny spaw.

Wskazówka egzaminacyjna: przy interpretacji śladu OTDR zwracaj uwagę na dwa aspekty: (1) czy zdarzenie jest refleksyjne (pik) czy nierefleksyjne (sama strata), oraz (2) jak duża jest strata. Duże, nagłe straty częściej wskazują uszkodzenie włókna niż poprawnie wykonane połączenie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest krzywa reflektometryczna OTDR?
Krzywa reflektometryczna (ślad OTDR) to wykres pokazujący poziom sygnału powracającego z włókna w funkcji odległości. Widać na nim tłumienie odcinków oraz zdarzenia punktowe, np. złącza, spawy, zgięcia i uszkodzenia, co ułatwia lokalizację problemu w torze.
Jak OTDR wykrywa uszkodzenie lub naderwanie światłowodu?
OTDR analizuje rozproszenie wsteczne i odbicia. Uszkodzenie/naderwanie powoduje nagłą, dużą stratę mocy, a często także silne odbicie od nieciągłości. Na śladzie widać wtedy wyraźne załamanie (skok strat) i nierzadko pik refleksyjny.
Dlaczego złącze na śladzie OTDR wygląda inaczej niż spaw?
Złącze (szczególnie rozłączne) częściej daje zdarzenie refleksyjne, bo na granicy ośrodków łatwiej o odbicie. Spaw jest połączeniem stałym i przy dobrej jakości ma małe odbicie oraz niewielką stratę. Różnica dotyczy więc głównie "refleksyjności" i wielkości straty.
Co na wykresie OTDR oznacza zgięcie włókna?
Zgięcie (makrozgięcie) zwykle powoduje dodatkowe tłumienie, bo część światła "ucieka" z rdzenia. Na śladzie OTDR objawia się to jako strata (spadek poziomu), często bez wyraźnego piku odbiciowego. W praktyce takie zdarzenie bywa zależne od długości fali i warunków ułożenia kabla.
Jak odróżnić naderwanie od zgięcia na śladzie OTDR?
Naderwanie zwykle daje dużą, nagłą stratę i może tworzyć mocne zdarzenie refleksyjne związane z nieciągłością. Zgięcie częściej wygląda jak strata bez silnego odbicia. W zadaniach egzaminacyjnych kluczowe jest rozpoznanie, czy pojawia się typowy "pik" i jak duża jest zmiana poziomu sygnału.
Czy spaw zawsze jest widoczny na pomiarze OTDR?
Nie zawsze jednoznacznie. Dobrze wykonany spaw ma małą stratę i minimalne odbicie, więc może być słabo widoczny, zwłaszcza przy dłuższych dystansach lub gorszych ustawieniach pomiaru. Często korzysta się też z tabeli zdarzeń (event table), która ułatwia identyfikację drobnych zmian.
Jakie błędy najczęściej popełnia się przy interpretacji wykresu OTDR?
Najczęstsze błędy to: mylenie zdarzeń refleksyjnych z nierefleksyjnymi, ocenianie po samym "kształcie" bez analizy wielkości straty oraz ignorowanie kontekstu (np. spodziewanych złączy/spawów w trasie). W egzaminie pomaga zasada: duża, nagła strata to zwykle defekt, a mała strata to połączenie.
Kiedy zdarzenie na OTDR może wyglądać jak złącze, a nie jest złączem?
Zdarzenie może przypominać złącze, gdy pojawia się odbicie, ale jego przyczyna jest inna, np. uszkodzenie końcówki, pęknięcie, silna nieciągłość lub zabrudzenie. Podobny "pik" nie wystarcza: trzeba jeszcze ocenić wielkość straty i to, czy dalsza część śladu wskazuje na pogorszenie lub koniec toru.
Jak przygotować się do zadań z OTDR na egzamin INF.1?
Ćwicz rozpoznawanie typowych zdarzeń na gotowych przykładach śladów: złącze, spaw, zgięcie, uszkodzenie. Ucz się słów-kluczy: "odbicie/refleksyjne" vs "strata/nierefleksyjne". Dodatkowo powtórz, jak w praktyce wygląda tor: gdzie realnie występują spawy i złącza w sieci.
Czy do interpretacji OTDR potrzebne są obliczenia?
Zwykle nie są konieczne skomplikowane obliczenia. Najczęściej analizuje się jakościowo rodzaj zdarzenia oraz ilościowo odczytuje (z urządzenia lub wykresu) odległość do zdarzenia i jego stratę. W typowych pytaniach testowych kluczowe jest przypisanie właściwego typu zdarzenia do charakterystycznej sygnatury.
info

Około 34% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Specjaliści zwracają uwagę: "Naderwanie włókna na śladzie OTDR zwykle objawia się jako nagła, duża strata (często z wyraźnym zdarzeniem refleksyjnym), wskazująca istotne uszkodzenie toru."

Źródła:

  • ITU-T Recommendation G.650.3: Definitions and test methods for linear, deterministic attributes of single-mode fibre and cable (sekcje dotyczące metod pomiarowych OTDR) – dokument standardu
  • ISO/IEC 14763-3: Implementation and operation of customer premises cabling – Testing of optical fibre cabling (zakres badań i metody testowe) – dokument standardu

Materiały:

  • Instrukcje i poradniki producentów reflektometrów OTDR (sekcje: interpretacja zdarzeń, event table)
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR, pomiary tłumienności, czystość złączy)
  • Normy i zalecenia dotyczące testowania okablowania światłowodowego (zakresy badań i interpretacja wyników)
