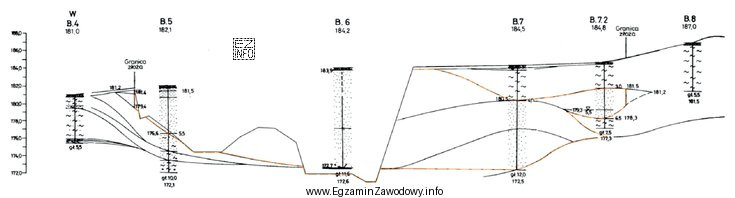

W górnictwie odkrywkowym często korzysta się z różnych form opracowań graficznych i kluczowe jest ich rozróżnianie. Przekrój geologiczny pokazuje budowę geologiczną w pionowym przekroju (jakby "przeciąć" teren wzdłuż linii i spojrzeć z boku). Na takim rysunku zwykle rozpoznaje się warstwy lub jednostki litologiczne, ich wzajemne położenie, miąższości oraz przebieg granic, a także ewentualne struktury (np. zaburzenia).
Odpowiedź "przekrój geologiczny" jest właściwa, gdy rysunek ma charakter widoku bocznego z zaznaczonymi warstwami/kompleksami skał i ich ułożeniem w głąb.
Pozostałe odpowiedzi dotyczą innych typów przedstawień:
- "mapa wyrobisk górniczych" to dokument w rzucie poziomym (widok z góry), skupiony na rozmieszczeniu i zasięgu wyrobisk, obiektów oraz elementów infrastruktury górniczej.
- "mapa sytuacyjno-wysokościowa" również jest rzutem z góry, ale akcentuje sytuację terenową i rzeźbę/ wysokości (np. warstwice, punkty wysokościowe), a nie pionowy układ warstw.
- "profil wyrobiska" najczęściej odnosi się do kształtu lub geometrii konkretnego obiektu (np. skarpy, rowu, wyrobiska) w przekroju, ale nie jest to tożsame z przekrojem geologicznym opisującym budowę ośrodka geologicznego jako takiego.
Wskazówka egzaminacyjna: jeśli widzisz rzut z góry (sieć obiektów, kontury, orientacja w planie) – myśl o mapie. Jeśli widzisz układ w głąb i "warstwy jak tort" – myśl o przekroju geologicznym.
