KWALIFIKACJA ELM6 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

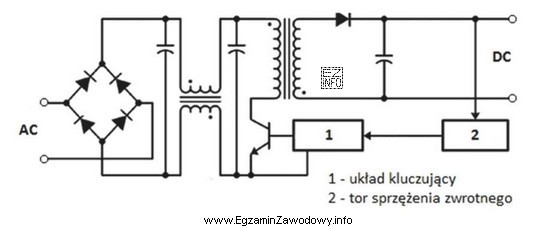

Schemat przedstawia typowy układ zasilacza impulsowego, który składa się z mostka prostowniczego, układu kluczującego (1), transformatora, diody i kondensatora filtrującego na wyjściu oraz toru sprzężenia zwrotnego (2), który służy do regulacji napięcia wyjściowego. Charakterystyczne dla zasilaczy impulsowych jest obecność układu kluczującego, który włącza i wyłącza prąd w transformatorze, generując impulsy napięcia, które są następnie przetwarzane na stabilizowane napięcie wyjściowe DC.
