KWALIFIKACJA MEC5 - STYCZEŃ 2024



PYTANIE NR 7.

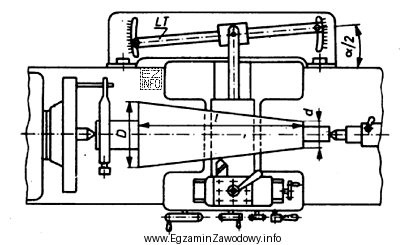

Na rysunku przedstawiono schemat
Ilustracja przedstawia schemat toczenia stożków za pomocą liniału, co jest częścią kwalifikacji M19 dla technika mechanika.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Toczenie stożków za pomocą liniału rozpoznaje się po prowadzeniu sanek/suportu po ustawionym pod kątem liniale, co wymusza ruch narzędzia po linii tworzącej stożka. Pozostałe odpowiedzi dotyczą innych procesów i obrabiarek: frezowania, dłutowania wielowypustów oraz szlifowania bezkłowego.

Pełne wyjaśnienie:

Schemat toczenia stożków za pomocą liniału przedstawia sytuację, w której ruch narzędzia jest wymuszany przez element prowadzący ustawiony pod odpowiednim kątem (liniał). W praktyce oznacza to, że podczas posuwu wzdłużnego sanek/suportu narzędzie nie porusza się wyłącznie równolegle do osi przedmiotu, lecz jest prowadzone tak, aby wykonać powierzchnię stożkową (zmienia się promień wzdłuż długości).

Dlaczego ta odpowiedź jest właściwa:

  • Liniał jest charakterystyczny dla metody toczenia stożków, gdzie kąt stożka wynika z ustawienia prowadnicy.
  • Schemat tego rozwiązania zwykle pokazuje zależność: element prowadzący → wymuszony ruch sanek → powierzchnia stożkowa na detalu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • Frezowanie obwiedniowe dotyczy procesu na frezarce (np. uzębienia), gdzie kształt powstaje w wyniku ruchu obwiedniowego narzędzia i przedmiotu. Schemat frezowania obwiedniowego pokazuje typowo współpracę narzędzia frezowego i przedmiotu z ruchem obrotowym oraz zależności kinematyczne inne niż na tokarce.
  • Dłutowanie rowków wielowypustu jest operacją charakterystyczną dla dłutownic (ruch posuwisto-zwrotny narzędzia dłutującego). W schemacie dominowałby ruch suwaka i narzędzia dłutującego, a nie prowadzenie sanek po liniale.
  • Szlifowanie bezkłowe jest obróbką ścierną realizowaną bez kłów, z udziałem ściernicy roboczej, ściernicy prowadzącej i podtrzymki. Schemat obejmowałby dwa koła ścierne oraz sposób podparcia i podawania przedmiotu, co zasadniczo różni się od układu tokarskiego.

Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się różne technologie (toczenie/frezowanie/dłutowanie/szlifowanie), zacznij od rozpoznania typu ruchu i elementu charakterystycznego (tu: liniał prowadzący). To najszybciej eliminuje procesy z innych obrabiarek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest toczenie stożków za pomocą liniału?
To metoda wykonywania powierzchni stożkowej na tokarce, w której ruch narzędzia jest prowadzony po ustawionej pod kątem prowadnicy (liniale). Kąt ustawienia liniału determinuje zbieżność stożka, a operator realizuje posuw zgodnie z prowadzeniem.
Jak rozpoznać na schemacie liniał do toczenia stożków?
Najczęściej widać element prowadzący ustawiony skośnie oraz połączenie z sankami/suportem, które wymusza odchylenie toru ruchu narzędzia. Kluczowe jest to, że prowadzenie zmienia promień obróbki wzdłuż długości detalu.
Dlaczego liniał umożliwia wykonanie stożka na tokarce?
Ponieważ narzędzie nie porusza się wtedy idealnie równolegle do osi przedmiotu. Ustawiony pod kątem liniał powoduje składową poprzeczną ruchu sanek, co w efekcie daje zmianę średnicy na długości i powstanie powierzchni stożkowej.
Jakie są inne metody toczenia stożków oprócz liniału?
W praktyce spotyka się m.in. skręt sanek górnych, przestawienie konika (dla małych kątów i dłuższych stożków) oraz użycie specjalnych przystawek do stożków. Wybór zależy od wymaganej dokładności, długości stożka i wyposażenia tokarki.
Czym różni się toczenie stożka od frezowania obwiedniowego?
Toczenie wykonuje się na tokarce, gdzie detal zwykle obraca się w uchwycie, a narzędzie skrawa. Frezowanie obwiedniowe realizuje się na frezarce/obrabiarce do uzębień i opiera się na innym układzie kinematycznym – kształt powstaje jako obwiednia ruchu narzędzia i przedmiotu.
Co jest typowe dla dłutowania rowków wielowypustu?
Charakterystyczny jest ruch posuwisto-zwrotny narzędzia dłutującego oraz stopniowe pogłębianie rowków. Schemat zwykle pokazuje suwak z narzędziem oraz sposób indeksowania/ustawiania, a nie prowadzenie sanek po skośnej prowadnicy jak przy toczeniu stożków.
Co oznacza szlifowanie bezkłowe i jak wygląda jego schemat?
Szlifowanie bezkłowe to obróbka ścierna, w której przedmiot nie jest mocowany w kłach. W schemacie widać zazwyczaj ściernicę roboczą, ściernicę prowadzącą i podtrzymkę, a detal jest prowadzony między nimi. To zupełnie inny układ niż tokarka z liniałem.
Jakie błędy najczęściej robi się przy rozpoznawaniu schematów obróbki?
Najczęstsze są: skupienie się na jednym elemencie i pominięcie sposobu ruchu (np. mylenie prowadnicy z innym wspornikiem), automatyczne wybieranie technologii "najbardziej znanej" oraz brak rozróżnienia, czy schemat dotyczy tokarki, frezarki, dłutownicy czy szlifierki.
Jak się przygotować do pytań z rozpoznawania operacji na podstawie rysunku?
Warto uczyć się "cech rozpoznawczych": jaki jest ruch główny, jaki posuw, jakie narzędzie i jakie elementy oprzyrządowania. Pomaga też porównywanie par: toczenie vs szlifowanie, frezowanie vs dłutowanie. Na egzaminie analizuj schemat etapami, nie "na skrót".
Kiedy stosuje się toczenie stożków w praktyce warsztatowej?
Stożki wykonuje się m.in. dla połączeń stożkowych, gniazd, trzpieni, elementów ustalających oraz części wymagających pasowania stożkowego. Dobór metody (liniał, sanki, konik) zależy od długości stożka, kąta, dokładności i dostępnego wyposażenia tokarki.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Toczenie stożków za pomocą liniału rozpoznaje się po prowadzeniu sanek/suportu po ustawionym pod kątem liniale, co wymusza ruch narzędzia po linii tworzącej stożka."

Materiały:

  • Instrukcje stanowiskowe i DTR tokarek (rozdziały o urządzeniach do toczenia stożków) – jeśli dostępne w pracowni
  • Podręczniki i skrypty z technologii obróbki skrawaniem (działy: toczenie stożków, oprzyrządowanie tokarskie)
  • Atlas/album schematów obróbki i ruchów roboczych obrabiarek używany w szkole
