KWALIFIKACJA ELM3 - CZERWIEC 2008



PYTANIE NR 41.

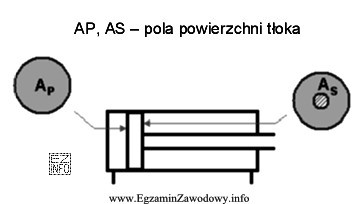

Na rysunku przedstawiono schemat siłownika dwustronnego działania. Sprężone powietrze o ciśnieniu p doprowadzono do lewego a następnie prawego wlotu powietrza. Jeżeli siłę działającą na tłok przy wysuwaniu tłoczyska oznaczymy F1 a przy wsuwaniu F2, to słuszna jest zależność
Na rysunku przedstawiono schemat siłownika dwustronnego działania. Spręż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siła F1 przy wysuwaniu tłoczyska jest większa, ponieważ działa na większą powierzchnię tłoka (AP), natomiast F2 przy wsuwaniu działa na mniejszą powierzchnię (AP-AS).
