KWALIFIKACJA ELE5 - WRZESIEŃ 2014 (test 2)



PYTANIE NR 40.

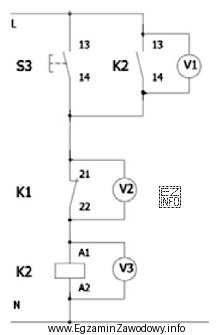

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1:U=0V; V2: U=230 V; V3: U=0 V oznaczają uszkodzenie
Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskazania woltomierzy sugerują, że problem leży w obwodzie sterowania. Ponieważ V2 wskazuje 230V, oznacza to, że zasilanie dochodzi do styków pomocniczych K1. Brak napięcia na V3 (0V) wskazuje, że cewka stycznika K2 nie jest zasilana, co może być spowodowane uszkodzeniem styków pomocniczych K1, które nie przekazują napięcia do cewki stycznika K2. Dlatego poprawną odpowiedzią jest "styków pomocniczych K1".
