KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 20.

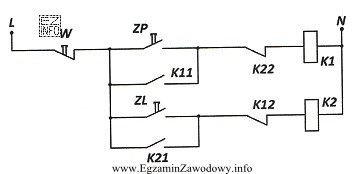

Na rysunku przedstawiono schemat układu sterowania kierunkiem obrotów silnika trójfazowego. Jakie zadanie wykonuje w tym układzie zestyk pomocniczy K22?
Na rysunku przedstawiono schemat układu sterowania kierunkiem obrotów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestyk pomocniczy K22 jest zestykiem normalnie zamkniętym, który jest połączony szeregowo ze stycznikiem K1. Jego zadaniem jest zapewnienie, że stycznik K1 nie zostanie załączony, gdy stycznik K2 jest już załączony, co zapobiega jednoczesnemu załączeniu obu styczników, co mogłoby spowodować zwarcie lub uszkodzenie silnika.
