KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2012

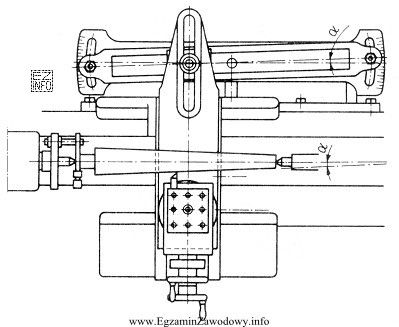

Tokarze wykonują stożki zewnętrzne kilkoma klasycznymi metodami. Prawidłowa odpowiedź "z zastosowaniem liniału" odnosi się do rozwiązania, w którym narzędzie nie jest prowadzone wyłącznie standardowym ruchem wzdłużnym suportu, lecz jego tor jest wymuszany przez element prowadzący (liniał/urządzenie do toczenia stożków). Na rysunkach technologicznych metoda ta rozpoznawalna jest po obecności prowadnicy i sposobie jej współpracy z częścią suportu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "ze skręconymi saniami narzędziowymi" – ta metoda polega na ustawieniu sań pod określonym kątem i toczeniu stożka ruchem po tych saniach. Na rysunku oczekuje się wyraźnego wskazania kąta skręcenia lub pracy sanek pod kątem, a nie zewnętrznej prowadnicy.
• "z zastosowaniem noży kształtowych" – nóż kształtowy odwzorowuje profil przez dosuw poprzeczny. W praktyce częściej dotyczy krótkich kształtów/profili; na schemacie nie występuje mechanizm wymuszający tor po liniale ani typowe ustawienie dla dłuższego stożka.
• "z przesunięciem konika" – metoda ta bazuje na ustawieniu osi przedmiotu pod kątem przez przesunięcie konika (najczęściej przy toczeniu między kłami). Rozpoznaje się ją po wyraźnie przesuniętym koniku i osi przedmiotu niepokrywającej się z osią wrzeciona, a nie po obecności liniału.

Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono sposób…" kluczowe jest rozpoznanie cechy wyróżniającej metody (prowadnica/liniał, skręcone sanie, przesunięty konik lub charakter narzędzia). Najpierw nazwij elementy układu, dopiero potem dopasuj nazwę metody.
