KWALIFIKACJA BUD13 - STYCZEŃ 2019



PYTANIE NR 5.

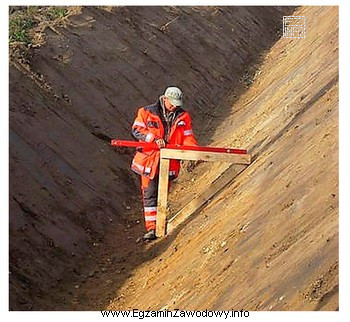

Na rysunku przedstawiono sprawdzanie prawidłowości wykonania
Ilustracja przedstawia osobę w odzieży ochronnej, prawdopodobnie operatora maszyn i urządzeń do robót ziemnych i drogowych,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprawdzenie "pochylenia skarpy nasypu" dotyczy kontroli geometrii robót ziemnych: ocenia się kąt/spadek skarpy względem poziomu lub pionu, aby zachować zgodność z projektem i zapewnić stateczność. Pozostałe odpowiedzi opisują inne kontrole (zagęszczenie lub wymiary wykopu/rowu).

Pełne wyjaśnienie:

W robotach ziemnych rozróżnia się kontrolę cech geometrycznych (kształt i wymiary) oraz badania właściwości gruntu/nasypu (np. stopień zagęszczenia). Odpowiedź "pochylenia skarpy nasypu" jest poprawna, gdy rysunek przedstawia pomiar nachylenia skarpy (czyli powierzchni bocznej nasypu) względem poziomu/pionu. Taki pomiar wykonuje się, aby skarpa miała projektowane nachylenie, co wpływa na bezpieczeństwo, stateczność i poprawne odwodnienie.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "zagęszczenia nasypu" dotyczy oceny jakości materiału i jego upakowania. W praktyce wymaga to badań polowych/laboratoryjnych (np. metodami gęstości/odkształcenia), a nie samego odczytu geometrii skarpy z ustawienia przyrządu.
  • "szerokości dna rowu" odnosi się do wymiaru poziomego w przekroju rowu. To inny obiekt (rów) i inny wymiar (szerokość dna), zwykle kontrolowany miarą/łatą w poziomie.
  • "głębokości wykopu" jest pomiarem różnicy rzędnych (pionowo). Kontrola głębokości dotyczy wykopu, a nie skarpy nasypu, i polega na sprawdzeniu, czy osiągnięto właściwy poziom dna wykopu.

Wskazówka egzaminacyjna: najpierw ustal, co jest mierzone (skarpa nasypu, dno rowu, dno wykopu), a dopiero potem jaki parametr (pochylenie, szerokość, głębokość, zagęszczenie). To ogranicza ryzyko pomyłki wynikającej z podobnego kontekstu robót ziemnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza pochylenie skarpy nasypu w robotach ziemnych?
Pochylenie skarpy nasypu to nachylenie bocznej powierzchni nasypu względem poziomu lub pionu. Sprawdza się je, aby skarpa miała kształt zgodny z projektem i była bezpieczna (mniejsze ryzyko osuwania) oraz umożliwiała prawidłowe odwodnienie.
Jak odróżnić pomiar pochylenia skarpy od pomiaru głębokości wykopu?
Pochylenie dotyczy nachylenia powierzchni (skarpy) i jest oceną "pod kątem". Głębokość wykopu to wymiar pionowy mierzony jako różnica poziomów/rzędnych między terenem a dnem wykopu. Inny obiekt i inny parametr.
Dlaczego zagęszczenie nasypu nie jest tym samym co kontrola jego pochylenia?
Zagęszczenie opisuje jakość upakowania gruntu w nasypie (właściwość materiału), a pochylenie skarpy opisuje geometrię wykonania (kształt). Można mieć skarpę o dobrym nachyleniu, ale ze słabym zagęszczeniem i odwrotnie, więc to dwie niezależne kontrole.
Jakie są typowe skutki wykonania skarpy nasypu o złym pochyleniu?
Zbyt stroma skarpa może zwiększać ryzyko osuwania i utrudniać zabezpieczenia, a zbyt łagodna może powodować wyjście poza obrys robót i zwiększenie objętości nasypu. Błędne pochylenie wpływa też na odwodnienie i późniejsze prace wykończeniowe.
Jakie narzędzia stosuje się do kontroli pochylenia skarp w terenie?
W praktyce używa się narzędzi do kontroli geometrii, np. łaty z poziomicą, kątowników/klinów spadkowych, niwelatora lub rozwiązań geodezyjnych (tachimetr, GNSS) zależnie od wymaganej dokładności. Dobór zależy od skali robót i tolerancji.
Kiedy wykonuje się kontrolę pochylenia skarpy nasypu na budowie?
Kontrolę wykonuje się w trakcie robót (na bieżąco po ukształtowaniu warstwy/skarpy), przed odbiorem robót oraz po ewentualnych poprawkach. Ma to zapewnić zgodność z dokumentacją i ograniczyć ryzyko konieczności kosztownych przeróbek.
Co najczęściej mylą zdający w pytaniach o skarpy, rowy i wykopy?
Częsty błąd to mylenie obiektów: skarpa (powierzchnia pochyła) vs dno rowu (powierzchnia zwykle pozioma) vs dno wykopu. Drugi typ błędu to mylenie parametrów: pochylenie (kąt/spadek) vs wymiary (szerokość/głębokość) vs zagęszczenie (właściwość gruntu).
Jakie informacje z rysunku są kluczowe, aby wskazać kontrolowany parametr?
Kluczowe jest rozpoznanie, na czym wykonywany jest pomiar (skarpa nasypu, dno rowu, dno wykopu) oraz w jakim kierunku (po skosie, pionowo, poziomo). To pozwala przypisać parametr: pochylenie, głębokość lub szerokość.
Czy kontrola pochylenia skarpy ma związek z bezpieczeństwem pracy?
Tak. Prawidłowe nachylenie skarp wpływa na stateczność gruntu i zmniejsza ryzyko obrywów/obsunięć, które są zagrożeniem dla ludzi i sprzętu. Dlatego kontrola geometrii skarp jest elementem bezpiecznej organizacji robót ziemnych.
Jak rozwiązywać zadania egzaminacyjne o "sprawdzaniu prawidłowości wykonania"?
Najpierw nazwij czynność: czy to pomiar geometrii (kąt, szerokość, głębokość), czy badanie jakości (zagęszczenie). Potem dopasuj obiekt: nasyp, wykop, rów. Na końcu porównaj odpowiedzi, wybierając tę, która jednocześnie pasuje do obiektu i mierzonego parametru.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Sprawdzenie "pochylenia skarpy nasypu" dotyczy kontroli geometrii robót ziemnych: ocenia się kąt/spadek skarpy względem poziomu lub pionu, aby zachować zgodność z projektem i zapewnić stateczność."

Materiały:

  • Materiały dydaktyczne z zakresu robót ziemnych i drogowych (kontrola i odbiór robót)
  • Podręczniki/kompendia z geodezyjnych pomiarów budowlanych w budownictwie drogowym
  • Instrukcje BHP i technologii wykonywania nasypów oraz wykopów w budownictwie drogowym
