KWALIFIKACJA TLO1 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

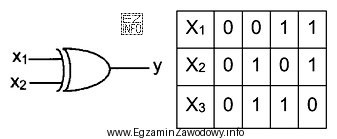

Symbol graficzny przedstawiony na rysunku odpowiada bramce EXOR (Exclusive OR), która daje na wyjściu wartość 1 tylko wtedy, gdy wejścia mają różne wartości. Tabela prawdy dla bramki EXOR dla dwóch wejść X1 i X2 (ignorując X3, który nie jest połączony z bramką na rysunku) pokazuje, że Y = 1 dla kombinacji (0,1) oraz (1,0), co jest charakterystyczne dla operacji EXOR.
