KWALIFIKACJA ELM3 - CZERWIEC 2014

Wyjaśnienie poprawnej odpowiedzi:

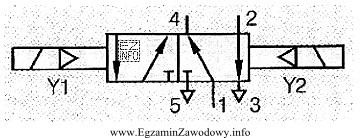

Na rysunku przedstawiono symbol zaworu rozdzielającego sterowanego obustronnie. Zawór ma pięć połączeń (portów) i dwie pozycje sterujące, co jest oznaczone jako 5/2. Sterowanie odbywa się pośrednio, co oznacza, że do zmiany pozycji zaworu wykorzystywane jest zewnętrzne źródło ciśnienia, a nie bezpośrednie działanie mechaniczne.
