KWALIFIKACJA ELE5 - STYCZEŃ 2018 (test 2)



PYTANIE NR 3.

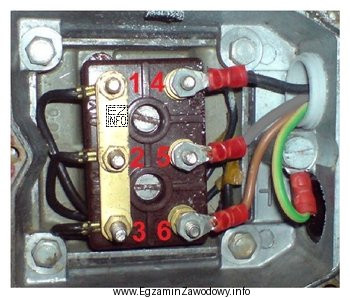

Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowego zwieracza należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?
Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby przekształcić połączenie uzwojeń stojana z gwiazdy na trójkąt, należy zewrzeć ze sobą zaciski 1-4, 2-5, 3-6. W połączeniu w trójkąt każdy początek uzwojenia jest połączony z końcem innego uzwojenia. Na przedstawionym zdjęciu zaciski są ponumerowane, co ułatwia identyfikację odpowiednich par do zwarcia.
