KWALIFIKACJA MEC3 - CZERWIEC 2014



PYTANIE NR 2.

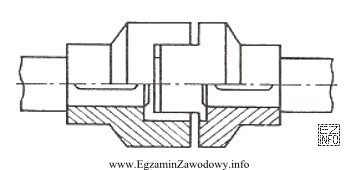

Na rysunku przedstawiono
Ilustracja przedstawia sprzęgło kłowe, które jest elementem mechanicznym używanym do łączenia dwóch wałów w celu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprzęgło kłowe rozpoznaje się po zazębiających się "kłach" (wypustach) łączących dwie połówki i przenoszących moment głównie przez zazębienie, a nie tarcie. Sprzęgło cierne ma typowe powierzchnie trące, natomiast hamulce (osiowy i promieniowy) służą do hamowania, a nie do rozłączalnego łączenia wałów.

Pełne wyjaśnienie:

Poprawna odpowiedź: "sprzęgło kłowe". Sprzęgło kłowe (zębate/kłowe) jest sprzęgłem, w którym moment obrotowy przenoszony jest przez kształtowe zazębienie elementów (kły, wypusty, zęby). Na rysunkach technicznych zwykle widać dwie połówki, których wystające kły wchodzą w odpowiadające im gniazda. Taka konstrukcja pozwala na pewne przeniesienie momentu (bez poślizgu), ale wymaga odpowiedniego zgrania przy załączaniu.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "sprzęgło cierne" przenosi moment dzięki sile tarcia pomiędzy dociskanymi powierzchniami (np. tarczami). Na rysunku typowo oczekuje się elementów docisku i powierzchni trących, a nie charakterystycznych kłów zazębiających się kształtowo.
  • "hamulec osiowy" jest rozwiązaniem hamującym, w którym siła hamowania działa w układzie z dociskiem w osi (np. tarcze hamulcowe dociskane osiowo). Funkcja i typowe cechy konstrukcji różnią się od sprzęgła kłowego, które służy do łączenia/rozłączania napędu.
  • "hamulec promieniowy" hamuje przez docisk promieniowy (np. szczęki/bębny), co na rysunkach wiąże się z inną geometrią (element obejmujący, szczęki, okładziny), a nie z układem kłów.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się zarówno sprzęgła, jak i hamulce, najpierw oceń funkcję elementu widoczną na rysunku (łączenie wałów vs. element hamujący), a dopiero potem dopasuj typ (kłowe/cierne, osiowe/promieniowe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sprzęgło kłowe i do czego służy?
Sprzęgło kłowe to sprzęgło rozłączne, które przenosi moment obrotowy przez zazębienie kłów (wypustów) dwóch połówek. Stosuje się je do łączenia/rozłączania napędu wałów, gdy zależy na przeniesieniu momentu bez poślizgu typowego dla sprzęgieł ciernych.
Jak rozpoznać sprzęgło kłowe na rysunku technicznym?
Szukaj dwóch współosiowych części z wystającymi kłami lub zębami, które wchodzą w gniazda drugiej części. Charakterystyczne jest przeniesienie momentu "kształtem", a nie przez okładziny cierne, sprężyny dociskowe czy bęben jak w hamulcach.
Jaka jest różnica między sprzęgłem kłowym a ciernym?
Sprzęgło kłowe przenosi moment przez zazębienie elementów (brak poślizgu w normalnej pracy). Sprzęgło cierne przenosi moment przez tarcie dociskanych powierzchni (możliwy poślizg, łagodniejsze załączanie). Różnica jest widoczna także na rysunku: kły vs. powierzchnie trące.
Dlaczego hamulec osiowy to nie to samo co sprzęgło cierne?
Choć oba mogą wykorzystywać tarcie, hamulec służy do wytracania prędkości i zatrzymywania ruchu, a sprzęgło do łączenia napędu między wałami. Na egzaminie ważne jest rozróżnienie funkcji elementu, nie tylko obecności tarcia.
Co oznacza w praktyce "hamulec promieniowy"?
Hamulec promieniowy działa przez docisk w kierunku promieniowym, np. szczęki dociskają do bębna lub element obejmujący zaciska się na powierzchni. Na rysunkach często widać bęben, szczęki i okładziny, a nie dwie połówki sprzęgła z kłami.
Kiedy stosuje się sprzęgła kłowe w maszynach?
Sprzęgła kłowe stosuje się tam, gdzie potrzebne jest pewne przeniesienie momentu bez poślizgu i gdzie dopuszczalne jest "twardsze" załączanie (często przy małych prędkościach względnych). Przykłady to proste układy napędowe, przełączane mechanicznie.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu sprzęgieł na rysunku?
Najczęstsze błędy to: kierowanie się pojedynczym detalem (np. "tarcza = cierne"), mylenie sprzęgła z hamulcem przez podobieństwo ogólnego kształtu oraz pomijanie cech charakterystycznych (kły, okładziny, bęben). Pomaga porównanie: zazębienie vs. tarcie.
Czy sprzęgło kłowe może ślizgać się jak sprzęgło cierne?
W typowej pracy sprzęgło kłowe nie powinno "ślizgać się", bo moment jest przenoszony przez zazębienie. Jeżeli pojawia się przeskakiwanie, zwykle oznacza to zużycie kłów, niewłaściwe zazębienie lub uszkodzenia. W sprzęgle ciernym poślizg może być zjawiskiem kontrolowanym.
Jak przygotować się do zadań z rozpoznawania elementów maszyn na MEC.3?
Ćwicz na zestawach rysunków: sprzęgła (kłowe, cierne), hamulce (osiowe, promieniowe), łożyska i połączenia wałów. Ucz się cech rozpoznawczych i funkcji. Dobra metoda to tworzenie własnej "ściągi" z mini-rysunkami i 2–3 cechami dla każdego elementu.
Jak odróżnić na rysunku hamulec od sprzęgła?
Sprawdź, czy element wygląda na połączenie dwóch wałów (sprzęgło) czy na układ dociskający do części nieruchomej/obudowy w celu zatrzymania (hamulec). Hamulce częściej mają szczęki, bęben, tarczę z jarzmem, a sprzęgła – dwie połówki łączone w osi napędu.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Sprzęgło kłowe rozpoznaje się po zazębiających się "kłach" (wypustach) łączących dwie połówki i przenoszących moment głównie przez zazębienie, a nie tarcie."

Materiały:

  • Podręczniki z działu: podstawy konstrukcji maszyn (rozdziały: sprzęgła i hamulce)
  • Atlas/cykl rysunków technicznych elementów maszyn (sprzęgła, hamulce)
  • Instrukcje serwisowe/DTR maszyn zawierające schematy układów napędowych (do ćwiczeń rozpoznawania części)
