KWALIFIKACJA ELE10 - CZERWIEC 2019

Wyjaśnienie poprawnej odpowiedzi:

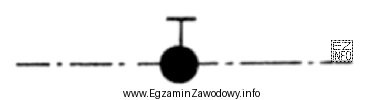

Na przedstawionym rysunku widoczny jest symbol zaworu odcinającego prostego. Charakterystyczne dla tego typu zaworu jest umieszczenie dysku zaworowego na środku, z rurami prowadzącymi w linii prostej po obu stronach. Zawór zwrotny miałby dodatkowe elementy wskazujące na możliwość przepływu w jednym kierunku, a zawory kątowe miałyby rury wychodzące pod kątem.
