KWALIFIKACJA INF8 - STYCZEŃ 2016



PYTANIE NR 13.

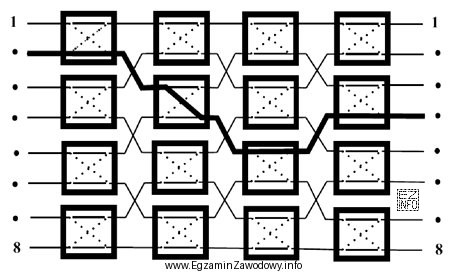

Na rysunku przedstawiono uproszczony schemat pola komutacyjnego, w którym pogrubioną linią zaznaczono jedną z możliwych opcji zestawienia połączenia. Jest to schemat pola komutacyjnego o pojemności
Na rysunku przedstawiono uproszczony schemat pola komutacyjnego, w którym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia pole komutacyjne o pojemności 8x8, gdzie każde połączenie jest realizowane przez komutator 2x2. Każdy komutator łączy jedno z 8 wejść z jednym z 8 wyjść, co jest zgodne z pojemnością 8x8. Struktura komutatorów 2x2 jest widoczna jako mniejsze kwadraty wewnątrz każdego z większych kwadratów, co potwierdza, że są to komutatory 2x2.
