KWALIFIKACJA INF1 - STYCZEŃ 2014



PYTANIE NR 15.

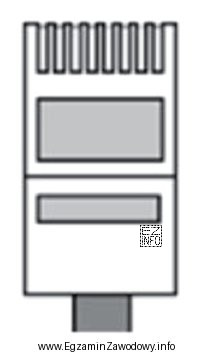

Na rysunku przedstawiono złącze
Ilustracja przedstawia złącze RJ-45, które jest powszechnie stosowane w telekomunikacji i sieciach komputerowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
RJ-45 to popularne złącze modularne używane w sieciach Ethernet. Rozpoznaje się je po kształcie "wtyku sieciowego" z zatrzaskiem oraz większej szerokości niż RJ-11. Złącza LC i FC są światłowodowe, a RJ-11 jest typowe dla telefonii i zwykle jest węższe.

Pełne wyjaśnienie:

W tym typie zadania kluczowe jest rozpoznanie złącza po cechach zewnętrznych i typowym zastosowaniu w torach abonenckich oraz okablowaniu telekomunikacyjnym.

  • Odpowiedź "RJ-45" jest poprawna, ponieważ RJ-45 jest standardowym złączem modularnym wykorzystywanym do połączeń Ethernet (skrętka) w urządzeniach takich jak routery, switche, panele krosowe czy gniazda abonenckie. Charakterystyczne są: szeroka obudowa wtyku/gniazda, widoczny zatrzask (tzw. "języczek") i rząd styków w części czołowej.
  • Odpowiedź "RJ-11" jest błędna, bo RJ-11 to złącze modularne kojarzone głównie z telefonią analogową/DSL. Zwykle jest wyraźnie węższe od RJ-45, więc na ilustracjach łatwo je odróżnić rozmiarem i proporcjami. Częstym błędem jest sugerowanie się samym prefiksem "RJ".
  • Odpowiedź "LC" jest błędna, ponieważ LC jest złączem światłowodowym. Ma inną konstrukcję: zamiast styków elektrycznych występuje element prowadzący włókno (ferrula), a forma złącza jest typowa dla patchcordów światłowodowych i wkładek SFP, nie dla kabli miedzianych Ethernet.
  • Odpowiedź "FC" jest błędna, bo FC również dotyczy światłowodu i rozpoznaje się je m.in. po mechanizmie skręcanym (gwintowanym) w wielu odmianach. To inna rodzina złączy niż złącza modularne RJ.

Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku widać styki elektryczne (wtedy RJ), czy elementy typowe dla światłowodu (wtedy LC/FC). Dopiero potem rozróżniaj RJ-45 i RJ-11 po szerokości i proporcjach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze RJ-45 i do czego się je stosuje?
Złącze RJ-45 (potocznie tak nazywane) to popularny wtyk/gniazdo stosowane w okablowaniu miedzianym sieci Ethernet. Używa się go m.in. w gniazdach abonenckich, patchpanelach, switchach i routerach do podłączania skrętki komputerowej.
Jak odróżnić RJ-45 od RJ-11 na rysunku lub zdjęciu?
Najczęściej po szerokości i proporcjach: RJ-11 jest wyraźnie węższe (telefoniczne), a RJ-45 jest szersze (sieciowe). Pomaga też zwrócenie uwagi na część czołową: układ styków i ogólny kształt obudowy z zatrzaskiem.
Dlaczego złącza LC i FC nie pasują do skrętki miedzianej?
LC i FC to złącza światłowodowe: prowadzą włókno optyczne i mają elementy typowe dla optyki (np. ferrulę), a nie styki elektryczne jak w RJ. Stosuje się je w patchcordach światłowodowych, przełącznicach optycznych i modułach optycznych.
Jakie są typowe miejsca, gdzie spotyka się RJ-45 w telekomunikacji abonenckiej?
RJ-45 spotkasz m.in. w gniazdach RJ w mieszkaniu/biurze (okablowanie strukturalne), na patchpanelach w szafach teletechnicznych oraz na portach LAN urządzeń abonenckich: routerów, ONT, switchy. To podstawowy interfejs miedzianego Ethernet.
Czy nazwa "RJ-45" zawsze oznacza dokładnie złącze 8P8C?
W praktyce instalacyjnej "RJ-45" często używa się potocznie dla wtyków/gniazd typu 8P8C stosowanych w Ethernet. W materiałach technicznych warto pamiętać, że nazewnictwo bywa uproszczone, ale na egzaminie zwykle chodzi o rozpoznanie typowego "złącza ethernetowego".
Kiedy na egzaminie najłatwiej pomylić RJ-45 z RJ-11?
Najczęściej wtedy, gdy ilustracja jest mała lub słabej jakości i widać tylko ogólny kształt. Mechanizm błędu to skupienie się na literach "RJ" zamiast na rozmiarze wtyku. Dlatego zawsze porównuj szerokość i proporcje wtyku/gniazda.
Jak rozpoznać, że złącze na rysunku jest światłowodowe, a nie miedziane?
Złącza światłowodowe zwykle nie pokazują "zębów" styków jak w RJ. Zamiast tego mają element prowadzący włókno (ferrulę) i często inny sposób blokowania (zatrzask optyczny, bagnet, gwint). Jeśli widzisz cechy typowe dla włókna, wybieraj LC/FC zamiast RJ.
Gdzie najczęściej stosuje się złącze LC w sieciach telekomunikacyjnych?
LC jest bardzo popularne w torach światłowodowych, szczególnie przy patchcordach do przełącznic optycznych oraz w urządzeniach z wkładkami optycznymi (np. moduły SFP). Jest małe i gęsto upakowane, dlatego często występuje w szafach i punktach dystrybucyjnych.
Dlaczego złącze FC bywa kojarzone z połączeniami precyzyjnymi w optyce?
FC to złącze światłowodowe, w wielu wersjach z mechanizmem skręcanym, co daje stabilne i powtarzalne dociśnięcie czoła włókna. Z tego powodu spotyka się je m.in. w zastosowaniach pomiarowych lub starszych instalacjach optycznych, zależnie od infrastruktury.
Jak przygotować się do rozpoznawania złączy na egzaminie INF.1?
Stwórz własną "ściągę obrazkową" ze złączami: RJ-45, RJ-11, LC, FC (oraz inne spotykane w praktyce). Ucz się po cechach: rozmiar, sposób blokady, obecność styków vs elementów optycznych. Trenuj na realnych zdjęciach z katalogów producentów.
info

Około 63% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "RJ-45 to popularne złącze modularne używane w sieciach Ethernet."

Źródła:

  • Wikipedia: Registered jack — https://en.wikipedia.org/wiki/Registered_jack (dostęp: 2026-03-02)
  • Wikipedia: RJ45 — https://en.wikipedia.org/wiki/RJ45 (dostęp: 2026-03-02)
  • Wikipedia: LC connector — https://en.wikipedia.org/wiki/LC_connector (dostęp: 2026-03-02)

Materiały:

  • Katalogi producentów osprzętu telekomunikacyjnego (zdjęcia i opisy złączy)
  • Materiały dydaktyczne o okablowaniu strukturalnym i podstawach sieci Ethernet
  • Atlasy/ściągi ze złączami światłowodowymi i miedzianymi stosowanymi w telekomunikacji
