KWALIFIKACJA ELE5 - STYCZEŃ 2020



PYTANIE NR 10.

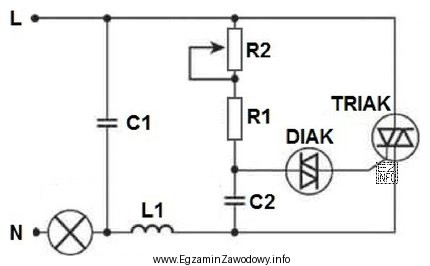

Na rysunku przestawiono schemat układu regulacji natężenia oświetlenia. Żarówka w tym układzie będzie świecić najjaśniej, jeżeli rezystancja potencjometru R2 przyjmie wartość
Na rysunku przestawiono schemat układu regulacji natężenia oś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie regulacji natężenia oświetlenia z wykorzystaniem triaka i diaka, rezystancja potencjometru R2 wpływa na kąt załączenia triaka. Im mniejsza rezystancja potencjometru R2, tym wcześniej triak zostanie załączony w każdym półokresie napięcia sieciowego, co pozwala na przepływ większego prądu przez żarówkę i w rezultacie na jej jaśniejsze świecenie.
