Tolerancja płaskości jest tolerancją kształtu. Jej sens praktyczny polega na tym, że cała wskazana powierzchnia ma się mieścić w określonej "strefie tolerancji" ograniczonej dwiema równoległymi płaszczyznami oddalonymi o wartość tolerancji. Dzięki temu powierzchnia nadaje się np. do przylegania, uszczelnienia, prowadzenia lub bazowania w montażu.

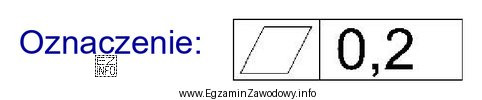

Odpowiedź "płaskości" jest poprawna, ponieważ symbol pokazany na rysunku (w ramce tolerancji geometrycznej) odnosi się do kontroli kształtu płaszczyzny, a nie do położenia elementu względem bazy czy do profilu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pozycji" dotyczy tolerancji położenia (lokalizacji) elementu, zwykle wyrażanej względem baz odniesienia. Stosuje się ją np. dla osi otworów lub punktów charakterystycznych, a nie do oceny samej równości powierzchni.
- "zarysu" (profilu) odnosi się do tolerowania kształtu krzywej lub powierzchni względem profilu teoretycznego. To inny rodzaj wymagania: kontroluje odchyłkę od zadanego konturu, a nie ogólną płaskość.
- "owalności" dotyczy odchyłki kształtu przekroju kołowego (np. wałka/otworu) od idealnego okręgu. Jest istotna przy elementach obrotowych lub pasowaniach, ale nie opisuje płaskiej powierzchni.
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy symbol dotyczy kształtu (np. płaskość, okrągłość), kierunku, położenia czy bicia. Dopiero potem dopasuj nazwę tolerancji z odpowiedzi.
