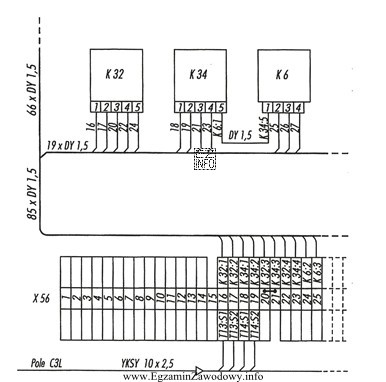

Zadanie sprawdza umiejętność czytania schematu połączeń wewnętrznych tablicy przekaźnikowej, czyli odczytu: z jakiego zacisku wychodzi przewód, jakim numerem jest oznaczony oraz na jaki zacisk listwy jest doprowadzony.
Poprawne jest stwierdzenie: "Zacisk 2 przekaźnika K 32 należy połączyć z zaciskiem 17 listwy zaciskowej." Wynika to z tego, że od zacisku 2 przekaźnika K32 prowadzi przewód oznaczony numerem 17, a na listwie zaciskowej zacisk 17 jest opisany jako połączenie z K32:2. To tworzy jednoznaczną ścieżkę: K32 (zacisk 2) → przewód 17 → listwa (zacisk 17).
Pozostałe odpowiedzi są błędne z typowych powodów spotykanych przy analizie dokumentacji:
- Stwierdzenie o połączeniu "zacisk 1 przekaźnika K 6" z "zaciskiem 4 przekaźnika K 34" nie odpowiada oznaczeniom bezpośredniego połączenia na schemacie; schemat wskazuje inne przyporządkowania zacisków (w tym połączenie realizowane w innym miejscu).
- Stwierdzenie "zacisk 5 przekaźnika K 34" z "zaciskiem 2 przekaźnika K 6" myli rzeczywiste połączenie między tymi przekaźnikami: na rysunku połączenie bezpośrednie dotyczy innych zacisków niż podane w tym zdaniu.
- Stwierdzenie "zacisk 3 przekaźnika K 32" z "zaciskiem 18 listwy" wynika z pomylenia numerów: zacisk 3 K32 na schemacie prowadzi przewodem o innym numerze, a zacisk 18 listwy jest opisany jako połączenie z innym przekaźnikiem/zaciskiem niż K32:3.
W praktyce (montaż, uruchomienie, serwis) poprawność takiego odczytu weryfikuje się dodatkowo pomiarem ciągłości lub kontrolą oznaczników przewodów. Najbezpieczniejsza metoda na egzaminie: zawsze czytać połączenie "od zacisku źródłowego → numer przewodu → opis przy zacisku docelowym".
