KWALIFIKACJA ELE2 - CZERWIEC 2016 (test 2)

PYTANIE NR 9.
Na którym schemacie przedstawiono prawidłowy sposób połączenia rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą?

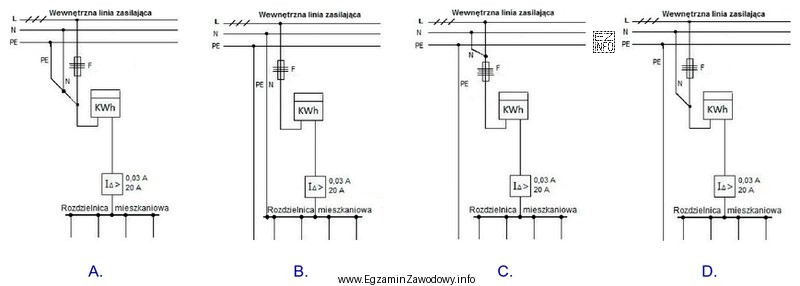

Ilustracja przedstawia cztery schematy elektryczne, które pokazują różne sposoby połączenia rozdzielnicy mieszkaniowej z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny schemat połączenia rozdzielnicy z wewnętrzną linią zasilającą musi zapewniać właściwy tor zasilania oraz poprawne prowadzenie i ciągłość przewodu ochronnego i neutralnego.
Wybrany rysunek pokazuje podłączenie zgodne z zasadami ochrony przeciwporażeniowej i logiczną kolejnością połączeń w rozdzielnicy.

Pełne wyjaśnienie:

W zadaniach tego typu oceniasz schematyczną poprawność podłączenia rozdzielnicy mieszkaniowej do wewnętrznej linii zasilającej. "Prawidłowy sposób" nie oznacza tylko tego, że przewody są "gdzieś podłączone", ale że połączenie spełnia podstawowe zasady bezpieczeństwa i eksploatacji instalacji.

Na schemacie uznanym za poprawny powinny być spełnione m.in. następujące założenia:

  • Ciągłość toru ochronnego – przewód ochronny nie może być prowadzony przez elementy, które mogłyby go rozłączać w normalnej eksploatacji; powinien być doprowadzony do właściwej listwy/toru ochronnego w rozdzielnicy.
  • Poprawne prowadzenie toru neutralnego – przewód neutralny powinien być doprowadzony do właściwej listwy/toru neutralnego, a jego prowadzenie powinno odpowiadać przyjętemu układowi instalacji w obiekcie.
  • Logiczna kolejność toru zasilania – tor fazowy powinien przechodzić przez właściwe aparaty w rozdzielnicy w sposób typowy dla instalacji mieszkaniowej (tak, aby zabezpieczenia pełniły swoją funkcję).
  • Brak oczywistych błędów funkcjonalnych – np. łączenie przewodu ochronnego z torem roboczym w przypadkowych miejscach, wprowadzanie "mostków" zmieniających przeznaczenie przewodów lub omijanie istotnych elementów toru.

Dlaczego pozostałe schematy są niepoprawne? Najczęściej przedstawiają jedną z typowych pomyłek: błędne miejsce podłączenia przewodu ochronnego, niewłaściwe prowadzenie przewodu neutralnego, lub nielogiczną kolejność połączeń w torze zasilania, co może skutkować nieskuteczną ochroną lub nieprawidłową pracą zabezpieczeń.

Wskazówka egzaminacyjna: analizuj schemat zawsze "od źródła do odbioru" i osobno śledź trzy tory: fazowy, neutralny i ochronny. Jeśli któryś z torów jest prowadzony w sposób nietypowy (np. ochronny wygląda jakby był rozłączany lub neutralny trafia tam, gdzie powinien być ochronny), to jest to silny sygnał błędu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozdzielnica mieszkaniowa to zestaw aparatów i zacisków, który rozdziela zasilanie na obwody w lokalu oraz zapewnia ich zabezpieczenie. Zwykle zawiera zabezpieczenia nadprądowe, elementy ochrony przeciwporażeniowej i listwy zaciskowe dla przewodów ochronnych oraz neutralnych.
Tor ochronny rozpoznasz po tym, że prowadzi do listwy/toru ochronnego i łączy obudowy oraz części przewodzące dostępne z uziemieniem. Na poprawnym schemacie jest prowadzony w sposób ciągły i nie jest "włączany" przez typowe aparaty robocze przeznaczone dla toru zasilania.
Przewód ochronny ma zapewniać bezpieczeństwo przy uszkodzeniu izolacji i musi działać niezawodnie. Jeśli jest poprowadzony jak przewód roboczy (np. przez elementy mogące go rozłączyć), to w razie awarii może nie zadziałać ochrona, a na obudowie urządzenia może pojawić się niebezpieczne napięcie.
Najczęstsze błędy to: pomieszanie torów neutralnego i ochronnego, brak jednoznacznego doprowadzenia przewodu ochronnego do listwy ochronnej, nielogiczna kolejność połączeń w torze zasilania oraz "mostkowanie" przewodów w miejscach, które zmienia funkcję ochrony lub powoduje obejście zabezpieczeń.
Najlepiej śledzić schemat trzema "ścieżkami": faza, neutralny, ochronny. Sprawdź, gdzie trafiają przewody do rozdzielnicy, czy każdy z nich idzie do właściwego toru/listwy oraz czy nie ma miejsc, które sugerują rozłączenie toru ochronnego lub nietypowe połączenia neutralnego z ochronnym.
Na egzaminie liczy się zgodność z zasadami bezpieczeństwa i typową logiką instalacji, nie tylko "czy zaświeci". Nietypowe połączenia często oznaczają ryzyko: brak skutecznej ochrony, błędne działanie zabezpieczeń lub trudniejszą diagnostykę. Poprawny schemat jest zwykle prosty i jednoznaczny.
Listwy zaciskowe służą do uporządkowanego łączenia przewodów w rozdzielnicy: osobno dla toru ochronnego i osobno dla toru neutralnego. Ułatwiają montaż, kontrolę i serwis. Na schemacie poprawne przypisanie przewodów do listew jest kluczowe dla bezpieczeństwa i poprawnej pracy instalacji.
Kolejność elementów decyduje, czy zabezpieczenia i aparaty będą działały zgodnie z przeznaczeniem. Jeśli tor fazowy omija element, który ma chronić obwód, albo jest wpięty w sposób nielogiczny, to przy przeciążeniu lub uszkodzeniu ochrona może nie zadziałać lub zadziała nieprawidłowo.
Sprawdzenie wykonuje się po montażu (przed oddaniem instalacji do użytkowania), po modernizacjach oraz w trakcie przeglądów okresowych. W praktyce obejmuje to oględziny zgodności z dokumentacją, sprawdzenie ciągłości odpowiednich torów oraz ocenę, czy rozwiązanie jest bezpieczne i serwisowalne.
Ćwicz czytanie prostych schematów: oznaczenia przewodów, tory ochronne i neutralne oraz typową logikę rozdzielnicy mieszkaniowej. Rozwiązuj zadania porównawcze (który schemat jest poprawny) i ucz się wykrywać "czerwone flagi": zamiany torów, brak ciągłości ochrony i omijanie zabezpieczeń.
