W silniku BLDC (bezszczotkowym prądu stałego) moment elektromagnetyczny powstaje dzięki sekwencyjnemu zasilaniu uzwojeń stojana w odpowiedniej kolejności (komutacja elektroniczna). Żeby to uzyskać, trzeba wytworzyć sterowane napięcia/prądy w poszczególnych fazach stojana.

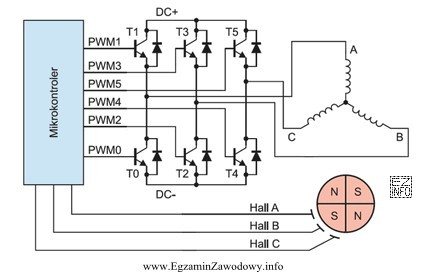

Urządzeniem, które realizuje takie zasilanie, jest falownik (inwerter) – najczęściej trójfazowy mostek tranzystorowy. Falownik jest zasilany z obwodu pośredniego DC (tzw. DC-link) i przełącza tranzystory tak, aby powstały odpowiednie przebiegi fazowe oraz aby możliwa była regulacja prędkości i momentu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Czoper zmienia wartość napięcia/prądu DC (DC/DC). Sam z siebie nie tworzy wielofazowego zasilania o zmienianej kolejności faz potrzebnej do komutacji uzwojeń stojana.
- Prostownik sterowany służy do przekształcania AC na DC z możliwością regulacji wartości (np. przez sterowanie elementami). Jest etapem wejściowym, ale nie jest typowym źródłem bezpośredniego zasilania faz stojana BLDC.
- Prostownik niesterowany również przekształca AC na DC, lecz bez regulacji. Może zasilać obwód pośredni, ale nie zastępuje falownika i nie realizuje komutacji faz.
W praktycznych układach napędowych często spotyka się łańcuch: sieć AC → prostownik → obwód pośredni DC → falownik → uzwojenia stojana BLDC. Kluczową wskazówką jest więc to, że stojan potrzebuje zasilania przełączanego w fazach, a to zapewnia falownik.
