Kwalifikacje w zawodzie - testy zawodowe on-line i arkusze

KWALIFIKACJA ELM6 - PAŹDZIERNIK 2013



PYTANIE NR 35.

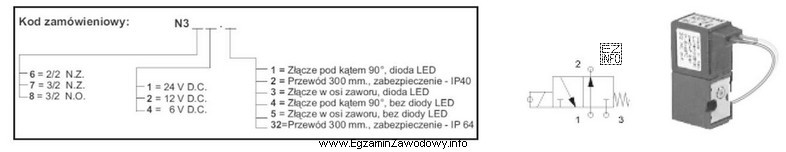

Na rysunku zamieszczono wygląd i symbol graficzny zaworu, który uległ uszkodzeniu. Korzystając z informacji zamieszczonej w ramce, zaznacz poprawny kod zamówienia nowego egzemplarza.
Na rysunku zamieszczono wygląd i symbol graficzny zaworu, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie informacji z ramki i rysunku zaworu, poprawny kod zamówienia nowego zaworu to "N381.2". Kod ten odpowiada zaworowi 3/2 sterowanemu napięciem 24 V DC z złączem pod kątem 90° i diodą LED.
