KWALIFIKACJA TLO1 - CZERWIEC 2022

Wyjaśnienie poprawnej odpowiedzi:

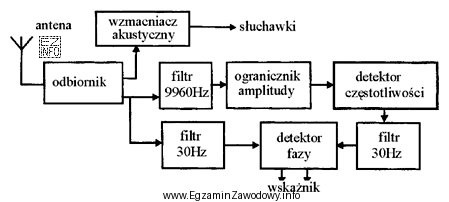

Schemat blokowy przedstawia podstawowe elementy systemu nawigacyjnego VOR (VHF Omnidirectional Range). System VOR wykorzystuje sygnały radiowe do określania pozycji statku powietrznego względem stacji naziemnej. Na schemacie widoczne są elementy takie jak odbiornik, filtry, detektory fazy i częstotliwości oraz wskaźnik, które są charakterystyczne dla systemu VOR. Pozostałe odpowiedzi (TDR, ADF, DME) dotyczą innych systemów nawigacyjnych, które mają różne schematy blokowe i działają na innych zasadach.
