KWALIFIKACJA TLO1 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

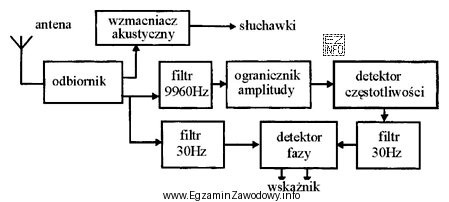

Schemat blokowy przedstawia system nawigacyjny VOR (VHF Omnidirectional Range), który jest wykorzystywany w lotnictwie do określania pozycji statku powietrznego względem stacji naziemnej VOR. System składa się z anteny, odbiornika, filtrów, detektora fazy i wskaźnika, co odpowiada elementom przedstawionym na schemacie. Pozostałe odpowiedzi: TDR (Time Domain Reflectometer), ADF (Automatic Direction Finder) i DME (Distance Measuring Equipment) to inne systemy lub urządzenia, których schematy blokowe by wyglądały inaczej.
