KWALIFIKACJA TLO1 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

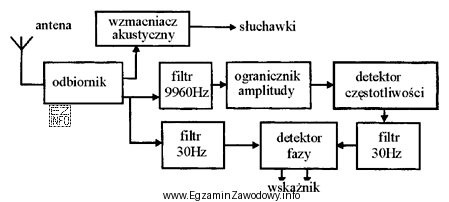

Schemat przedstawia system nawigacyjny VOR (VHF Omnidirectional Range), który jest używany w lotnictwie do określania pozycji względem stacji naziemnej. System VOR wykorzystuje antenę do odbioru sygnałów, które są następnie przetwarzane przez odbiornik, filtry i detektory, co jest zgodne z elementami przedstawionymi na schemacie. Pozostałe odpowiedzi (TDR, ADF, DME) odnoszą się do innych systemów nawigacyjnych, które działają na innych zasadach i nie pasują do przedstawionego schematu.
