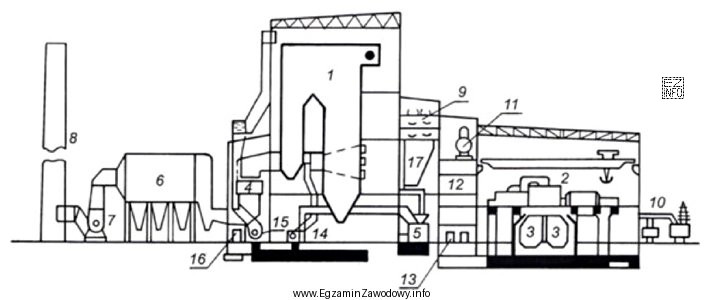

W bloku energetycznym wyróżnia się kilka podstawowych obiegów (torów przepływu mediów). W tym zadaniu odpowiedzi wskazują cztery typowe tory: spalinowy, parowy, paliwowy i wodny. Kluczem jest ustalenie, jakie medium przepływa przez elementy oznaczone 6–8 na schemacie oraz w którym miejscu instalacji się one znajdują.
Obieg spalinowy obejmuje elementy, przez które przepływają spaliny po spalaniu paliwa. Na typowych schematach jest to droga "od kotła/komory spalania w kierunku wylotu": kanały spalin, ewentualne urządzenia oczyszczania spalin, elementy poprawiające wykorzystanie ciepła spalin oraz odprowadzenie do atmosfery (tor prowadzący do komina). Jeżeli elementy 6–8 są umieszczone właśnie na tej ścieżce (zazwyczaj na "wylocie" z części spalania) i oznaczone strzałkami przepływu spalin, poprawne jest przypisanie ich do obiegu spalinowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Do obiegu parowego." Obieg parowy dotyczy medium roboczego w postaci pary i skroplin: pary świeżej, pary przegrzanej, pary w turbinie oraz kondensatu. Elementy tego obiegu są rozpoznawalne po tym, że prowadzą parę/wodę roboczą do turbiny i z powrotem, a nie spaliny.
- "Do obiegu paliwowego." Obieg paliwowy obejmuje doprowadzenie i przygotowanie paliwa (np. podawanie, dozowanie, rozdrabnianie lub tłoczenie). Jest to tor "przed" procesem spalania. Spaliny są produktem spalania, więc elementy na drodze spalin nie należą do obiegu paliwowego.
- "Do obiegu wodnego." Obieg wodny (w praktyce: zasilanie wodą, chłodzenie, obiegi pomocnicze) dotyczy przepływu wody, a jego elementy są powiązane z pompami, rurociągami wodnymi, układami chłodzenia lub wodą zasilającą. Nie obejmuje on toru odprowadzania spalin.
Wskazówka egzaminacyjna: na schemacie najpierw znajdź kierunek przepływu (strzałki), potem rozpoznaj medium (spaliny zwykle od kotła do komina), a dopiero na końcu dopasuj nazwę obiegu do odpowiedzi.
