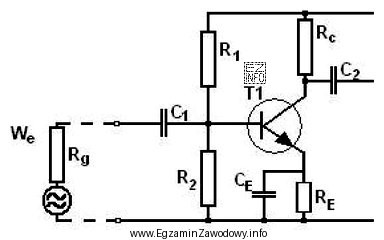

Układ wzmacniacza rozpoznaje się po tym, że jego podstawowym celem jest zwiększenie wartości sygnału (napięcia, prądu lub mocy) z zachowaniem informacji zawartej w przebiegu. Na schematach często widać:
- wyraźny tor sygnałowy: wejście → stopień aktywny → wyjście,
- element aktywny (np. tranzystor lub wzmacniacz operacyjny),
- sprzężenie zwrotne ustawiające wzmocnienie i stabilizujące pracę.
Odpowiedź "generatora" jest błędna, bo generator to układ, który sam wytwarza przebieg (np. sinus, prostokąt) dzięki dodatniemu sprzężeniu zwrotnemu i warunkom wzbudzenia. W typowym generatorze sygnał nie wymaga "zewnętrznego wejścia" w takim sensie jak we wzmacniaczu.
Odpowiedź "zasilacza" nie pasuje, ponieważ zasilacz/stabilizator koncentruje się na wytworzeniu i stabilizacji napięć zasilających (prostownik, filtr, stabilizacja), a nie na wzmocnieniu sygnałów informacyjnych. Schemat zasilacza zwykle pokazuje blok wejścia sieciowego/AC, prostowanie i filtrację oraz stabilizację.
Odpowiedź "przetwornika A/C" jest niepoprawna, gdyż przetwornik analogowo-cyfrowy ma charakterystyczne elementy funkcjonalne związane z próbkowaniem i kodowaniem (np. odniesienie, komparator(y), drabinka, logika). Jego celem jest zamiana postaci sygnału, a nie wzmocnienie. W praktyce wzmacniacz może występować przed A/C (jako kondycjonowanie sygnału), ale to nadal inny typ układu.
W zadaniach egzaminacyjnych warto przyjąć prostą strategię: najpierw ustalić, czy schemat dotyczy toru sygnałowego czy toru zasilania, następnie sprawdzić, czy układ potrzebuje wejścia (wzmacniacz), czy wytwarza przebieg (generator), czy konwertuje postać (A/C).
