KWALIFIKACJA ELM2 - CZERWIEC 2019



PYTANIE NR 6.

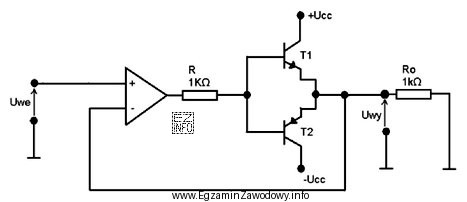

Na rysunku przedstawiono schemat ideowy
Na rysunku przedstawiono schemat ideowy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia typowy układ wzmacniacza operacyjnego z tranzystorami T1 i T2, które pełnią funkcję wzmacniającą. Wzmacniacz operacyjny na wejściu oraz dodatkowe tranzystory w układzie wskazują na funkcję wzmacniania sygnału wejściowego Uwe do wyższego poziomu na wyjściu Uwy. Pozostałe opcje (falownik, generator, zasilacz) nie odpowiadają charakterystyce układu przedstawionego na rysunku.
