KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2010

Wyjaśnienie poprawnej odpowiedzi:

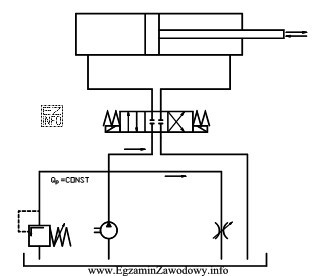

Na schemacie przedstawiono układ sterowania prędkością przesuwu tłoka w siłowniku hydraulicznym, gdzie widoczny jest zawór dławiący nastawny (regulowany), który służy do regulacji przepływu oleju hydraulicznego, a tym samym prędkości przesuwu tłoka. Obok zaworu dławiącego znajduje się symbol pompy z oznaczeniem "Qp=CONST", co oznacza, że jest to pompa o stałym natężeniu przepływu. Pozostałe odpowiedzi nie pasują do przedstawionego schematu.
