PYTANIE NR 9.

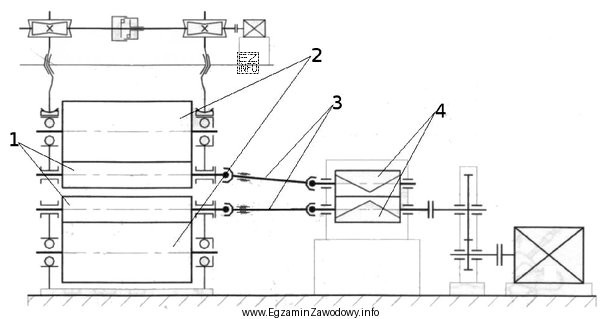

Na schemacie walcarki walce oporowe oznaczono na rysunku cyfrą
Ilustracja przedstawia schemat walcarki, który jest związany z kwalifikacją zawodową TECHNIK HUTNIK - KWALIFIKACJA M7.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Walce oporowe (podporowe) to walce stabilizujące walce robocze i przenoszące część obciążeń, zwykle przedstawiane na schemacie jako walce towarzyszące walcom roboczym.
W dołączonym schemacie walcarki ten element jest oznaczony cyfrą 2, dlatego jest to poprawna odpowiedź.

Pełne wyjaśnienie:

Walce oporowe (podporowe) pełnią w walcarce funkcję podparcia walców roboczych. Ich zadaniem jest ograniczenie ugięcia walców roboczych pod obciążeniem oraz przeniesienie części sił powstających w procesie walcowania. W wielu rozwiązaniach konstrukcyjnych walce oporowe nie mają bezpośredniego kontaktu z walcowanym materiałem (w przeciwieństwie do walców roboczych), ale współpracują z nimi mechanicznie, zapewniając odpowiednią sztywność układu.

W pytaniu należy wykonać dwa kroki:

  1. Rozpoznać na rysunku, które walce są robocze (te, które kształtują materiał), a które są oporowe (podpierające robocze).
  2. Odczytać cyfrę przypisaną na schemacie do walców oporowych.

Zgodnie z oznaczeniami na dołączonym schemacie walcarki walce oporowe oznaczono cyfrą 2.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 1 – na schemacie oznacza inny element niż walce oporowe (np. element konstrukcyjny lub inny rodzaj walców), więc nie odpowiada nazwie z pytania.
  • 3 – odnosi się do innego oznaczenia na rysunku; typowym błędem jest przypisanie numeru do walców roboczych zamiast oporowych.
  • 4 – również wskazuje inny element/pozycję na schemacie; wybór bywa skutkiem zgadywania bez analizy położenia walców względem siebie.

Wskazówka egzaminacyjna: gdy pytanie dotyczy elementu "oporowego/podporowego", zawsze sprawdź na rysunku, które walce nie stykają się bezpośrednio z materiałem, lecz podpierają układ roboczy. Dopiero potem odczytaj numer oznaczenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Walce oporowe (podporowe) to walce, których główną rolą jest podparcie walców roboczych i zwiększenie sztywności układu. Nie muszą bezpośrednio kształtować materiału, ale przejmują część sił i ograniczają ugięcie walców roboczych podczas walcowania.
Najpierw ustal, które walce mają bezpośredni kontakt z walcowanym pasmem/blachą – to zwykle walce robocze. Walce oporowe są pokazane jako walce "towarzyszące" roboczym, podpierające je od zewnątrz i przenoszące obciążenia, często w większej liczbie w układach wielowalcowych.
Walcowanie generuje duże siły, przez co walce robocze mogą się uginać i pogarszać jakość wyrobu (np. grubość, płaskość). Walce oporowe zwiększają sztywność klatki, stabilizują walce robocze i pomagają utrzymać wymagane parametry wyrobu w całej szerokości.
Najczęściej mylone są: walce robocze (bo są "najważniejsze" w intuicji), elementy łożyskowania (oprawy), a czasem walce pośrednie w układach wielowalcowych. Dlatego trzeba patrzeć na położenie elementu i jego funkcję w układzie, a nie tylko na numer.
Nie. Numeracja zależy od konkretnego rysunku, producenta, typu klatki i przyjętej dokumentacji. Na egzaminie poprawna jest odpowiedź zgodna z dołączonym schematem. W praktyce zakładowej należy zawsze odwoływać się do właściwej dokumentacji urządzenia.
Poza podparciem walców roboczych wpływają na stabilność pracy, rozkład nacisków, drgania i zużycie łożysk. Ich stan (np. bicie, zużycie czopów, łożysk) ma znaczenie dla jakości walcowania i awaryjności. Dlatego są ważne w przeglądach i diagnostyce.
Zastosuj stałą procedurę: (1) znajdź miejsce procesu (gdzie jest materiał), (2) wskaż walce mające kontakt z materiałem (robocze), (3) wskaż walce podpierające (oporowe), (4) dopiero wtedy odczytaj numer oznaczenia na rysunku.
Zużycie walców oporowych może powodować gorsze podparcie walców roboczych, wzrost ugięcia, pogorszenie geometrii wyrobu, wzrost drgań i obciążeń w łożyskach. W konsekwencji rośnie ryzyko wad jakościowych oraz awarii zespołów klatki walcowniczej.
Często tak bywa w praktyce (większa średnica pomaga w podparciu), ale nie jest to reguła absolutna dla wszystkich konstrukcji. Na schemacie nie oceniaj wyłącznie "wielkości rysunkowej" – ważniejsze jest położenie względem walców roboczych i rola w przenoszeniu obciążeń.
Ćwicz rozpoznawanie elementów na schematach: walce robocze, oporowe, oprawy, łożyskowanie, napęd. Korzystaj z rysunków z zajęć i notatek, a każde oznaczenie łącz z funkcją. Na egzaminie czytaj rysunek "funkcyjnie", a nie na zasadzie zapamiętywania losowych numerów.
