W tyczeniu klotoidy metodą domiarów prostokątnych każdy punkt krzywej wyznacza się przez dwie wielkości:
- odciętą (X) – odległość mierzona wzdłuż stycznej, czyli po osi poziomej na szkicu,
- rzędną (Y) – odległość mierzona prostopadle do stycznej, czyli jako "pionowy" domiar od osi do punktu krzywej.

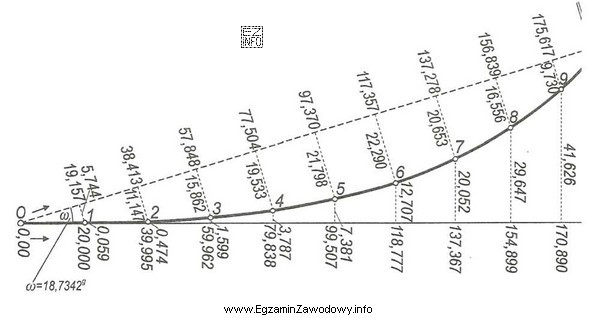

Pytanie dotyczy wyłącznie odciętej, czyli tego, ile należy odłożyć na stycznej, aby dojść do rzutu punktu 5 na oś poziomą. Na szkicu dokumentacyjnym wartości odciętych są zapisane wzdłuż osi poziomej (stycznej) pod kolejnymi rzutami punktów. Dla punktu oznaczonego numerem 5 rzut na styczną opisano wartością 99,507 m – to jest szukana odcięta.
Odpowiedź "21,798 m" jest niepoprawna, ponieważ nie jest podpisana jako odcięta punktu 5 na osi stycznej; na szkicu występuje jako inny parametr związany z geometrią krzywej (np. na liniach ukośnych). Odpowiedź "97,370 m" również odnosi się do innego opisu na rysunku (parametry pomocnicze), a nie do wartości odciętej odczytywanej z osi poziomej. Odpowiedź "7,831 m" (lub zbliżona wartość) odpowiadałaby domiarowi prostopadłemu/ rzędnej, czyli wielkości odkładanej po prostopadłej do stycznej, a nie wzdłuż stycznej, dlatego nie spełnia treści pytania.
Wskazówka egzaminacyjna: gdy pytają o odciętą, szukaj liczby na osi stycznej (poziomo). Gdy pytają o rzędną, szukaj liczby opisującej odcinek prostopadły do stycznej przy danym punkcie.
