W praktyce mechatronika przekaźnik najczęściej montuje się w gnieździe (podstawce), a całość umieszcza na szynie DIN TH35 w rozdzielnicy. Kluczowe jest, że gniazdo musi być mechanicznie i elektrycznie zgodne z konkretnym przekaźnikiem.
Określenie "4 zestyki przełączne" oznacza, że przekaźnik ma cztery tory przełączające, czyli cztery zestawy styków typu przełącznego. To przekłada się na konkretną liczbę i rozmieszczenie wyprowadzeń (pinów), które muszą trafić w odpowiednie zaciski podstawki. Dlatego nie wystarczy, że gniazdo "jest do przekaźnika" – musi pasować do dokładnie tego układu wyprowadzeń.

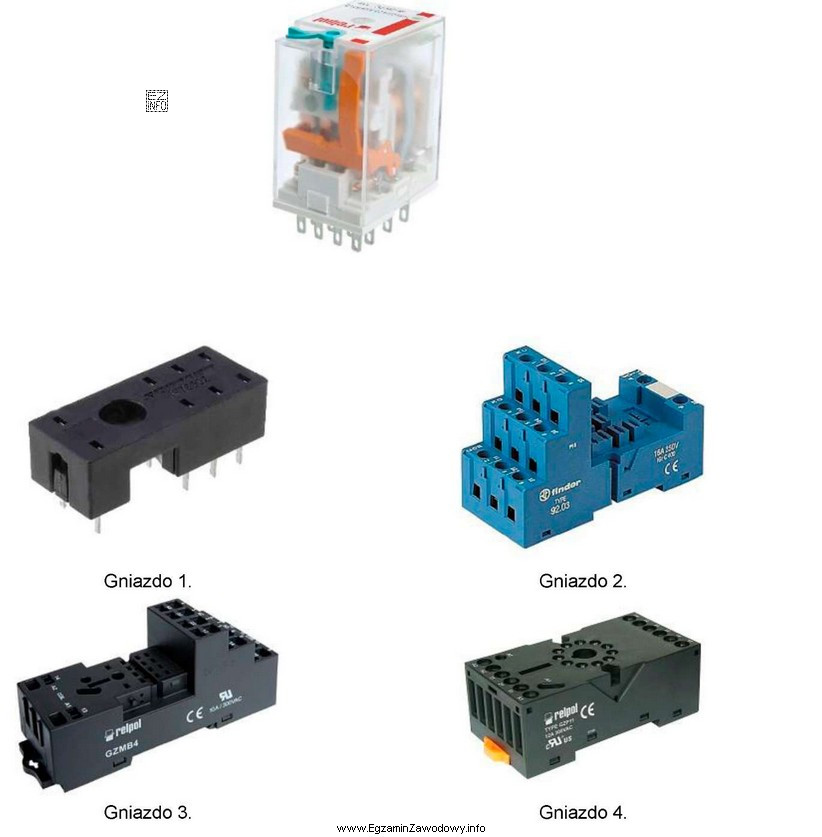

Odpowiedź "Gniazdo 3" jest poprawna, ponieważ odpowiada przekaźnikowi przedstawionemu na ilustracji (zgodność wykonania podstawki z przekaźnikiem oraz montaż na TH35).
- "Gniazdo 2" jest błędne, gdy gniazdo ma inny układ pinów lub jest przewidziane dla przekaźnika o innej liczbie zestyków (typowy błąd: kierowanie się samym wyglądem obudowy).
- "Gniazdo 1" jest błędne, jeśli różni się liczbą zacisków/rozmieszczeniem wyprowadzeń albo sposobem mocowania na szynie (np. inny standard podstawki).
- "Gniazdo 4" jest błędne, gdy jest przeznaczone dla innej konfiguracji styków lub dla innej rodziny przekaźników, mimo że może dawać się zamontować na TH35.
Wskazówka egzaminacyjna: przy tego typu zadaniach zawsze sprawdzaj liczbę i układ wyprowadzeń oraz informacje o montażu na szynie TH35. Sam opis "przekaźnik" i "gniazdo" nie gwarantuje kompatybilności.
