KWALIFIKACJA ELM3 - STYCZEŃ 2013



PYTANIE NR 40.

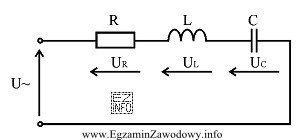

Na zaciski układu szeregowego RLC podano napięcie sinusoidalnie zmienne o wartości skutecznej 50 V. Jeżeli na cewce zmierzono napięcia 20 V i na kondensatorze również 20 V, to na rezystancji woltomierz wskaże
Na zaciski układu szeregowego RLC podano napięcie sinusoidalnie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie RLC napięcia na cewce i kondensatorze są przesunięte w fazie o 180 stopni, co powoduje ich wzajemne wygaszenie. W rezultacie, napięcie na rezystorze jest równe napięciu zasilającemu układ.
