KWALIFIKACJA BUD13 - CZERWIEC 2018 (test 2)



PYTANIE NR 15.
Na zamieszczonym rysunku przedstawiono wykonywanie

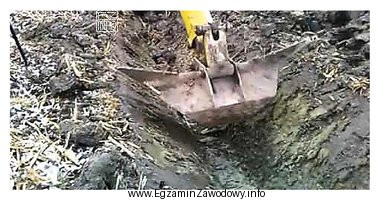

Ilustracja przedstawia proces kopania rowu trapezowego przy użyciu koparki.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rów trapezowy rozpoznaje się na rysunku po przekroju z płaskim dnem i dwiema skośnymi skarpami, co tworzy kształt zbliżony do trapezu. Drenaż płytki dotyczy zwykle ułożenia elementów filtracyjnych w gruncie, a mulda trawiasta i ściek przydrożny mają inną geometrię i funkcję odwodnienia.

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania rodzaju wykonywanego elementu robót ziemnych na podstawie rysunku. Rów trapezowy to typowy rów odwadniający, którego przekrój poprzeczny ma zwykle:

  • dno o określonej szerokości (odcinek poziomy),
  • dwie skarpy o nachyleniu, które wraz z dnem tworzą kształt przypominający trapez.

Dlatego, jeśli na ilustracji widać wyraźnie płaskie dno i skośne skarpy, właściwa jest odpowiedź: rowu trapezowego.

Pozostałe odpowiedzi są nieprawidłowe, bo dotyczą innych rozwiązań odwodnieniowych lub innych prac:

  • drenaż płytki – odnosi się do odwadniania gruntu (np. układy drenujące), a nie do klasycznego wykopu o przekroju trapezowym; na rysunkach drenaż często wiąże się z warstwami filtracyjnymi i elementami w gruncie, a nie z wyprofilowanym rowem,
  • mulda trawiasta – jest zwykle łagodnym zagłębieniem terenu (często umocnionym roślinnością) o bardziej "misowatym" lub szerokim przekroju; nie ma typowego, wyraźnego trapezu z płaskim dnem i skarpami jak rów,
  • ściek przydrożny – to element odprowadzenia wody przy krawędzi jezdni, często o małych wymiarach i innej formie (korytko/rynna); w rysunkach akcentuje się krawędzie i ułożenie przy nawierzchni, a nie przekrój rowu ziemnego.

Wskazówka egzaminacyjna: patrz najpierw na geometrię przekroju (czy jest płaskie dno i dwie skarpy), a dopiero potem na nazwę. Jeśli na rysunku element jest "w gruncie" i wygląda jak wykop o kształcie trapezu, najczęściej chodzi o rów trapezowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rów trapezowy i jak wygląda jego przekrój?
Rów trapezowy to rów odwadniający o przekroju z płaskim dnem i dwiema skośnymi skarpami, które razem tworzą kształt zbliżony do trapezu. Na rysunku szukaj właśnie dna (odcinek poziomy) oraz symetrycznych lub prawie symetrycznych skarp.
Jak odróżnić rów trapezowy od muldy trawiastej na rysunku?
Mulda trawiasta ma zwykle łagodniejsze, bardziej zaokrąglone ukształtowanie i szerokie dno/nieckę, często bez wyraźnych skarp jak w wykopie. Rów trapezowy ma natomiast jednoznaczny kształt: płaskie dno i dwie skarpy pod kątem.
Dlaczego drenaż płytki to nie to samo co rów?
Drenaż płytki dotyczy odwadniania gruntu (układów drenujących, warstw filtracyjnych itp.), a nie wykonania otwartego wykopu o określonym przekroju. Rów jest elementem otwartym i na rysunku zwykle widać jego geometrię w przekroju.
Co to jest ściek przydrożny i gdzie się go wykonuje?
Ściek przydrożny to element odprowadzenia wody opadowej wykonywany przy krawędzi jezdni lub pobocza. Ma formę korytka/rynny i współpracuje z nawierzchnią. Na rysunkach bywa pokazany blisko warstw drogi, a nie jako rów ziemny w terenie.
Jakie cechy rysunku wskazują na przekrój trapezowy?
Przekrój trapezowy rozpoznasz po trzech charakterystycznych cechach: (1) płaskie dno, (2) dwie skarpy o stałym nachyleniu, (3) wyraźna różnica szerokości między dnem a górą wykopu. Te elementy razem tworzą "trapez".
Jakie błędy najczęściej popełnia się przy rozpoznawaniu rowów na ilustracjach?
Najczęstsze błędy to: patrzenie tylko na szerokość i pomijanie nachylenia skarp, mylenie funkcji (ściek vs rów), oraz wybór odpowiedzi "na skojarzenie" z odwodnieniem. Pomaga analiza przekroju: dno + skarpy + położenie względem drogi.
Jakie maszyny i osprzęt wykorzystuje się do wykonywania rowu trapezowego?
W praktyce rów trapezowy wykonuje się m.in. koparkami z łyżkami profilowymi/skarpowymi, a przy utrzymaniu i odmulaniu także sprzętem do robót ziemnych zależnie od warunków. Kluczowe jest prowadzenie robót tak, by zachować geometrię dna i skarp.
Kiedy stosuje się rów trapezowy w odwodnieniu drogi?
Rów trapezowy stosuje się, gdy trzeba skutecznie odprowadzić wodę z pobocza i korpusu drogi oraz zapewnić odpowiednią przepustowość przy zachowaniu stabilnych skarp. Jest typowym rozwiązaniem przy drogach, gdzie możliwe jest wykonanie otwartego rowu w pasie drogowym.
Jak przygotować się do zadań z rozpoznawania robót ziemnych na egzaminie?
Ćwicz na rysunkach i zdjęciach: rozpoznawaj przekroje (trapez, V, mulda), umiejscowienie względem jezdni oraz funkcję elementu. Dobrą metodą jest tworzenie własnych notatek: nazwa + cecha geometryczna + typowe zastosowanie.
Czy samo słowo "odwodnienie" wystarcza, by wybrać poprawną odpowiedź?
Nie. Kilka opcji może dotyczyć odwodnienia (rów, mulda, ściek, drenaż), więc trzeba oprzeć się na cechach widocznych na rysunku: kształcie przekroju, położeniu i charakterze wykonania. Na egzaminie wygrywa analiza geometrii, nie skojarzenie.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Rów trapezowy rozpoznaje się na rysunku po przekroju z płaskim dnem i dwiema skośnymi skarpami, co tworzy kształt zbliżony do trapezu."

Materiały:

  • Podręczniki i materiały szkolne z robót ziemnych i odwodnienia dróg (przekroje i przykłady rysunkowe)
  • Instrukcje producentów osprzętu do koparek/ładowarek dotyczące profilowania rowów
  • Atlas/zbiór rysunków typowych elementów odwodnienia drogowego używany w kształceniu zawodowym
