KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2012

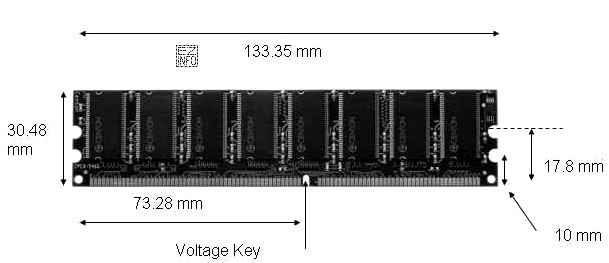

Na ilustracji widać moduł pamięci RAM z naniesionymi wymiarami oraz pojedynczym asymetrycznym wcięciem w złączu (tzw. klucz/"voltage key"). Taka identyfikacja jest typowa w serwisie: zanim dobierzesz pamięć do komputera, sprawdzasz format fizyczny (DIMM vs SO-DIMM) oraz cechy mechaniczne, które uniemożliwiają błędny montaż.

Dlaczego poprawna jest odpowiedź: DDR DIMM?

• Długość 133,35 mm odpowiada modułowi DIMM używanemu w komputerach stacjonarnych. Moduły SO-DIMM (laptopy, mini-PC) są wyraźnie krótsze (około połowy tej długości).
• Pojedyncze asymetryczne wcięcie w złączu jest typowe dla rodziny DDR SDRAM; jego położenie pełni rolę zabezpieczenia przed włożeniem nieodpowiedniego typu pamięci do gniazda.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• SIMM EDO – SIMM to znacznie starszy standard modułów (inne złącze, inna konstrukcja). W praktyce serwisowej spotyka się go w bardzo starych komputerach; nie pasuje do opisu i wyglądu nowocześniejszego modułu z kluczem typowym dla DDR.
• SO-DIMM DDR – choć zawiera "DDR", format SO-DIMM jest charakterystycznie krótki. Gdy na rysunku/zdjęciu widać długość około 133 mm, jest to argument rozstrzygający na korzyść DIMM.
• CMOS – to nie typ modułu RAM. "CMOS" odnosi się do technologii wykonania układów scalonych oraz potocznie do pamięci/ustawień podtrzymywanych baterią na płycie głównej, a nie do wymiennego modułu RAM w gnieździe DIMM.

Wskazówka egzaminacyjna: w zadaniach "ze zdjęcia" najpierw rozpoznaj format po długości (DIMM vs SO-DIMM), potem dopiero rodzinę (DDR) po wcięciu i ogólnej konstrukcji. To najszybsza metoda ograniczająca ryzyko pomyłki.
