KWALIFIKACJA ELM3 - STYCZEŃ 2019


PYTANIE NR 24.

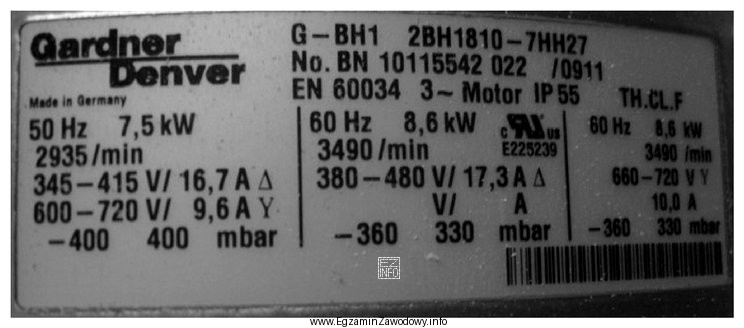

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?
Jak należy skojarzyć w napędzie urządzenia mechatronicznego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby silnik obracał się w lewo, konieczne jest odpowiednie połączenie fazowe. Połączenie w trójkąt (Δ) i podłączenie zacisków U – L1, V – L3, W – L2 powoduje zmianę kierunku przepływu prądu w uzwojeniach w stosunku do standardowego połączenia, co skutkuje odwróceniem kierunku obrotów wału silnika. Ta konfiguracja jest zgodna z zasadami elektrotechniki dotyczącymi zmiany kierunku obrotów silnika trójfazowego.
