W układzie elektronicznej przepustnicy (drive-by-wire) występują zwykle dwa "tory":
- tor wykonawczy – silnik nastawnika przepustnicy, który fizycznie porusza przepustnicą,
- tor pomiarowy – czujnik położenia (TPS), który przekazuje do ECU informację zwrotną o aktualnym ustawieniu.

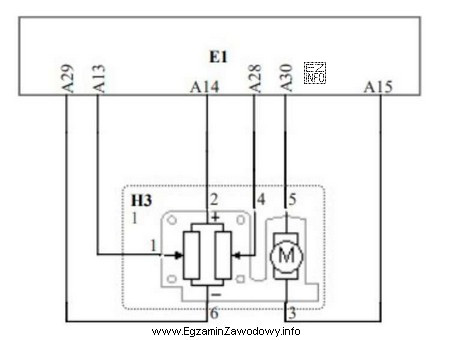

Na schematach elektrycznych silnik prądu stałego jest przedstawiany jako okrąg z literą M i ma dwa wyprowadzenia. W analizowanym rysunku oba przewody wychodzące z symbolu M są opisane cyframi 5 (górne wyprowadzenie) oraz 3 (dolne wyprowadzenie). To właśnie te cyfry identyfikują piny silnika regulacji przepustnicy.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ pary liczb 2, 6, 4, 1 oraz 4, 2 odnoszą się do drugiego elementu w tym samym bloku – czujnika położenia. Czujnik jest pokazany jako element typu potencjometr (w praktyce często podwójny tor dla bezpieczeństwa) i ma więcej wyprowadzeń: zasilanie referencyjne oraz masę, a także wyjścia sygnałowe. Łatwo więc popełnić błąd, "zbierając" numery z całej ramki podzespołu zamiast przypisać je do konkretnego symbolu.
W diagnostyce praktycznej rozróżnienie tych pinów jest kluczowe: pomiary dla silnika wykonuje się na jego dwóch wyprowadzeniach, a weryfikację sygnałów sprzężenia zwrotnego prowadzi się na wyjściach czujnika TPS. Błędne wskazanie pinów może skutkować niewłaściwymi wnioskami diagnostycznymi albo ryzykiem uszkodzenia elementów podczas testów.
