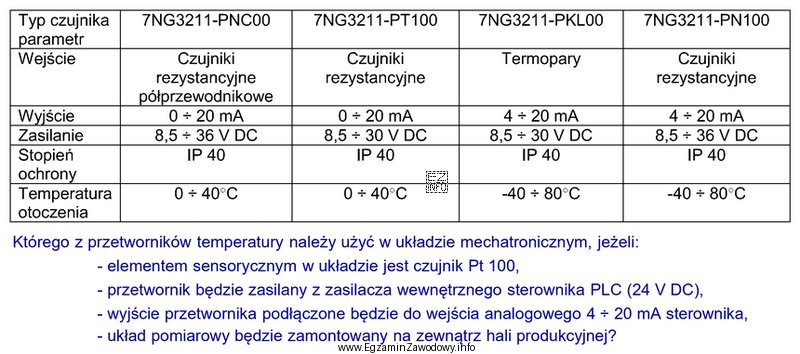

W doborze przetwornika temperatury trzeba sprawdzić każdy warunek i odrzucić modele, które nie spełniają choćby jednego z nich. W zadaniu warunki są cztery: czujnik Pt100, zasilanie z instalacji sterownika (24 V DC), wyjście do wejścia analogowego 4–20 mA oraz montaż układu pomiarowego na zewnątrz hali (wymagający szerokiego zakresu temperatur otoczenia).
Odpowiedź "7NG3211-PN100" jest poprawna, ponieważ w tabeli ma: wejście dla czujników rezystancyjnych (czyli zgodne z Pt100), wyjście 4–20 mA, zasilanie w zakresie obejmującym typowe 24 V DC oraz temperaturę otoczenia -40 do 80°C, co jest kluczowe przy montażu na zewnątrz.
Pozostałe odpowiedzi odpadają z konkretnych powodów:
- "7NG3211-PT100" ma właściwy typ wejścia (czujniki rezystancyjne), ale ma wyjście 0–20 mA i temperaturę otoczenia 0–40°C, więc nie spełnia warunku 4–20 mA ani pracy na zewnątrz.
- "7NG3211-PNC00" ma wyjście 0–20 mA oraz wejście opisane jako czujniki rezystancyjne półprzewodnikowe, co nie jest tym samym co Pt100, a dodatkowo ma temperaturę otoczenia 0–40°C.
- "7NG3211-PKL00" ma wyjście 4–20 mA i szeroki zakres temperatury otoczenia, ale jego wejście jest dla termopar, więc nie będzie poprawnie współpracował z Pt100.
Wskazówka egzaminacyjna: stosuj metodę "checklisty". Zaznacz kolejno: wejście (typ czujnika), wyjście (standard sygnału), zasilanie (czy zakres obejmuje 24 V DC), warunki środowiskowe (temperatura otoczenia). Dopiero opcja spełniająca wszystkie kryteria może być uznana za poprawną.
