Posuw minutowy vf (mm/min) w frezowaniu wynika z tego, ile razy w ciągu minuty każde ostrze "pobierze" posuw na ostrze fz oraz ile jest ostrzy z i jaka jest prędkość obrotowa wrzeciona n (obr/min). Zależność jest standardowa:
vf = fz · z · n
W tym zadaniu znane są:
- liczba ostrzy: z = 2 (frez dwuostrzowy),
- prędkość obrotowa: n = 1000 obr/min,

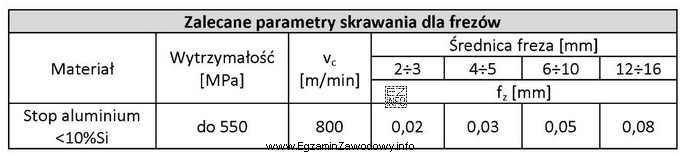

- fz należy dobrać z tabeli (dla stopu aluminium i średnicy narzędzia ɸ10 mm).
Skoro jako wynik poprawny wskazano vf = 100 mm/min, to musi być spełnione:
fz = vf / (z · n) = 100 / (2 · 1000) = 0,05 mm/ostrze
To pokazuje, jak tabelaryczny dobór fz przekłada się bezpośrednio na wartość F w sterowaniu (posuw na minutę).
Dlaczego pozostałe odpowiedzi są błędne?
- vf = 20 mm/min oznaczałoby fz pięć razy mniejsze (0,01 mm/ostrze). To typowy błąd nieuwzględnienia jednego z czynników we wzorze albo odczytania niewłaściwego wiersza tabeli.
- vf = 200 mm/min odpowiadałoby fz dwukrotnie większemu (0,10 mm/ostrze). Taki wynik często bierze się z pomylenia frezu dwuostrzowego z jednoostrzowym lub zastosowania zbyt dużego fz z innego zakresu narzędzia/materiału.
- vf = 400 mm/min odpowiadałoby fz czterokrotnie większemu (0,20 mm/ostrze). To może wynikać z błędu rachunkowego albo zignorowania faktu, że fz jest "na ostrze", a nie "na obrót narzędzia".
Wskazówka egzaminacyjna: zawsze kontroluj jednostki (mm/min, obr/min) i upewnij się, że z tabeli odczytujesz fz dla właściwego materiału oraz średnicy/rodzaju narzędzia. Szybka kontrola: jeśli podwoisz liczbę ostrzy, to przy tym samym fz i n, vf też się podwoi.
