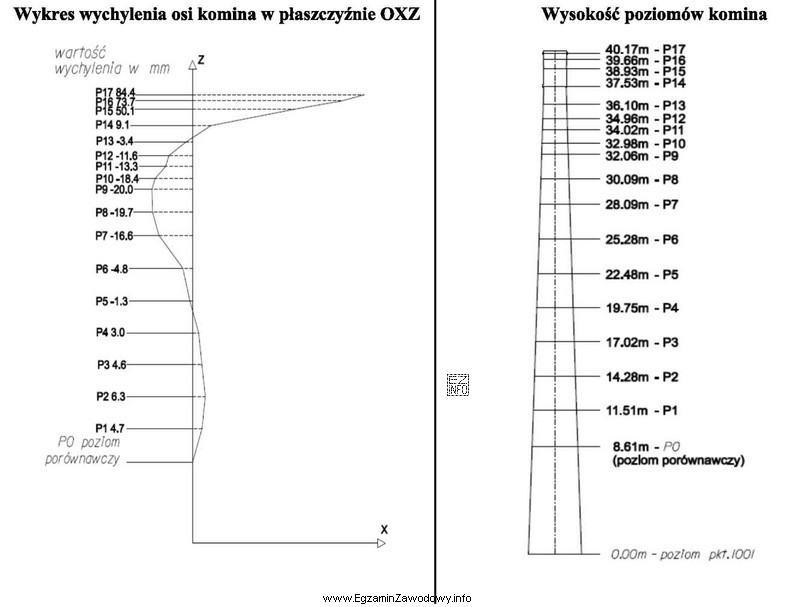

Zadanie sprawdza umiejętność interpretacji wykresu pomiarowego, czyli przeniesienia informacji graficznej na konkretną wartość liczbową. Aby poprawnie wykonać odczyt wychylenia osi komina na wysokości 17,02 m, trzeba:
- zidentyfikować osie wykresu (która oś opisuje wysokość, a która wychylenie/odchyłkę),
- sprawdzić jednostki (wysokość w metrach, wychylenie w milimetrach),
- ustalić znak wychylenia: dodatni i ujemny odpowiadają przeciwnym kierunkom w przyjętym układzie odniesienia,
- odczytać wartość dla 17,02 m – jeśli punkt leży między podziałkami, zastosować prostą interpolację zgodnie z siatką wykresu.
Dla wysokości 17,02 m wykres wskazuje wychylenie +4,6 mm. Ta wartość jest niewielka (kilka milimetrów), co jest typowe dla wielu sytuacji kontrolnych, gdy odchyłki są monitorowane i mieszczą się blisko zera.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Odpowiedź "-4,6 mm" odpowiada wartości o tej samej wielkości, ale z przeciwnym znakiem. Taki wybór zwykle wynika z pomylenia stron osi wychylenia (lewo/prawo) albo nieuwzględnienia, gdzie na wykresie jest część dodatnia, a gdzie ujemna.
- Odpowiedzi "-84,4 mm" i "+84,4 mm" wskazują odchyłkę o zupełnie innym rządzie wielkości. Najczęstsza przyczyna to błąd skali (odczyt z innej siatki podziału), przesunięcie odczytu do niewłaściwej wysokości lub mechaniczne "trafienie" w wyraźniejszą wartość na wykresie zamiast w punkt dla 17,02 m.
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi zawsze wykonaj szybkie sprawdzenie sensowności wyniku (czy rząd wielkości pasuje do skali osi) oraz upewnij się, że znak odczytu odpowiada stronie osi dodatniej/ujemnej.
