KWALIFIKACJA ELE2 - CZERWIEC 2019

Wyjaśnienie poprawnej odpowiedzi:

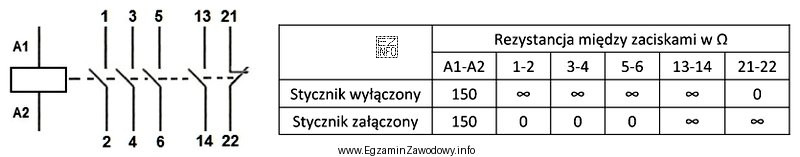

Na podstawie schematu oraz tabeli wyników pomiarów rezystancji, można zauważyć, że rezystancja między zaciskami 13-14 wynosi nieskończoność (oo) gdy stycznik jest wyłączony, co oznacza, że styk pomocniczy NO (normalnie otwarty) nie przewodzi prądu w stanie wyłączonym, co jest zgodne z jego funkcją. Jednak gdy stycznik jest załączony, rezystancja między tymi zaciskami powinna wynosić 0, co wskazuje na prawidłowe zamknięcie styku. Tabela pokazuje, że rezystancja nadal wynosi nieskończoność, co sugeruje uszkodzenie tego styku, gdyż nie dochodzi do zamknięcia obwodu.
