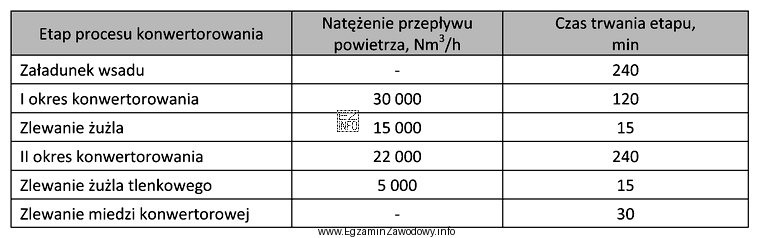

Pytanie sprawdza umiejętność interpretacji tabel technologicznych używanych w metalurgii miedzi. W konwertorowaniu kamienia miedziowego w praktyce operuje się wartościami zużycia powietrza (lub mieszaniny utleniającej) przypisanymi do określonego cyklu pracy konwertora albo do jego etapów.
Aby rozwiązać takie zadanie, należy:
- zidentyfikować w tabeli część dotyczącą konwertorowania kamienia miedziowego (a nie innego wsadu lub innej operacji),
- upewnić się, że odczyt dotyczy jednego cyklu (nie doby, nie zmiany, nie tony wsadu),
- sprawdzić jednostkę: Nm3 oznacza objętość w warunkach normalnych, więc nie należy jej mylić z objętością w warunkach roboczych.
Odpowiedź "153 000 Nm3" jest poprawna, bo odpowiada wartości przypisanej w tabeli do zapotrzebowania na powietrze dla jednego cyklu pracy konwertora podczas konwertorowania kamienia miedziowego (w zależności od układu tabeli może to być pojedynczy odczyt albo suma składowych cyklu).
Pozostałe propozycje są niepoprawne typowo z następujących powodów:
- "109 000 Nm3" – często odpowiada wartości dla innego wariantu/etapu procesu albo dla niepełnego zakresu cyklu; bywa wynikiem pominięcia części tabeli.
- "158 000 Nm3" – jest bliska wartości poprawnej, co sprzyja błędowi "na oko"; zwykle wynika z odczytu z sąsiedniego wiersza/kolumny.
- "213 000 Nm3" – może odpowiadać innemu przypadkowi (np. innemu wsadowi, większej wydajności lub innym warunkom), a w zadaniu wymagany jest jeden cykl dla wskazanego procesu.
Wskazówka egzaminacyjna: przed wyborem liczby z tabeli zawsze sprawdź nagłówki (jednostkę, zakres: cykl/etap) i czytanie "po przekątnej" (wiersz + kolumna), bo większość pomyłek wynika z przesunięcia o jedną pozycję.
