Wyłącznik różnicowoprądowy (RCD) porównuje prądy płynące w przewodach czynnych (w typowym obwodzie jednofazowym: w L i w N). W warunkach poprawnej pracy suma prądów jest równa zero: prąd "wraca" przewodem neutralnym. Gdy część prądu odpływa inną drogą (np. do ziemi przez PE), pojawia się prąd różnicowy i RCD powinien zadziałać.

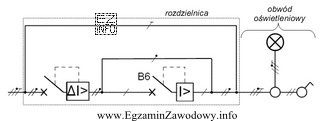

Objaw podany w zadaniu jest charakterystyczny: nie da się załączyć RCD, mimo że wyłącznik instalacyjny B6 jest otwarty. Oznacza to, że nawet po odłączeniu toru fazowego obwodu (przez B6) wciąż istnieje stan, który uniemożliwia poprawne "zatrzaśnięcie" RCD. Najczęściej wynika to z nieprawidłowego połączenia przewodu neutralnego z ochronnym po stronie odbiorów, czyli zwarcia N i PE. Takie połączenie tworzy obejście dla toru neutralnego i może powodować przepływ prądu poza przekładnikiem różnicowym oraz natychmiastowe wyzwalanie lub brak możliwości pozostania w stanie załączonym.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście tego objawu?
- "Zwarcie przewodu L i PE" – zwarcie L–PE zwykle skutkuje zadziałaniem zabezpieczenia nadprądowego (B6) i/lub RCD, ale przy otwartym B6 tor L jest rozłączony, więc sam objaw "nie da się załączyć RCD mimo otwartego B6" nie wskazuje na typowe zwarcie L–PE jako jedyną przyczynę.
- "Przerwa w przewodzie N" – przerwa w N powoduje problemy z zasilaniem i może skutkować nieprawidłową pracą odbiorów, ale nie jest to najbardziej typowa przyczyna mechanicznej niemożności załączenia RCD przy odłączonym obwodzie. Częściej daje objawy braku zasilania lub niestabilnej pracy.
- "Przerwa w przewodzie PE" – przerwa w PE jest bardzo niebezpieczna (brak skutecznej ochrony), ale zwykle nie powoduje sama z siebie braku możliwości załączenia RCD; RCD nie "wymaga" ciągłości PE do samego załączenia.
W praktyce serwisowej przy takim objawie sprawdza się m.in. rozdział przewodów N i PE w rozdzielnicy, błędne mostki, uszkodzony osprzęt (np. oprawy, puszki), a także czy neutralny z różnych obwodów nie jest połączony wspólnie po stronie chronionej i niechronionej. Kluczowe jest zrozumienie, że RCD "widzi" różnicę prądów, a połączenie N–PE za RCD jest częstą przyczyną problemów z jego załączaniem.
