KWALIFIKACJA ELE2 - CZERWIEC 2022



PYTANIE NR 24.
Parametry techniczne którego stycznika z tabeli odpowiadają stycznikowi przedstawionemu na ilustracji?

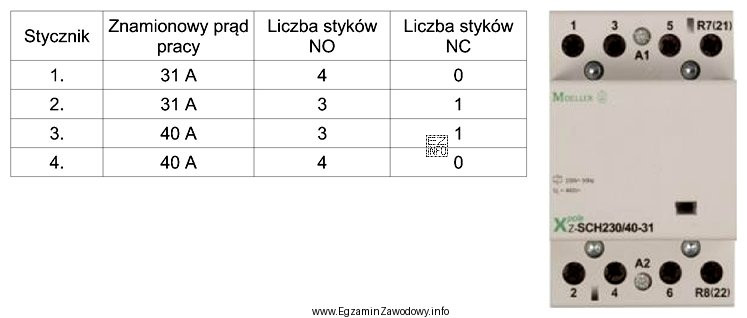

Ilustracja przedstawia stycznik elektryczny oraz tabelę z parametrami technicznymi różnych styczników.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie na obudowie "Z-SCH230/40-31" wskazuje prąd znamionowy 40 A (liczba 40) oraz konfigurację styków 3NO+1NC (kod 31). W tabeli tylko pozycja ze zbiorem parametrów 40 A, 3 NO i 1 NC odpowiada temu oznaczeniu, więc właściwy jest "Stycznik 3".

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest połączenie oznaczenia modelu z parametrami technicznymi w tabeli. Na aparacie widnieje oznaczenie "Z-SCH230/40-31". Z kontekstu wynika, że w nomenklaturze serii Z-SCH liczba po ukośniku (40) oznacza znamionowy prąd pracy w amperach, czyli 40 A. Końcówka po myślniku (31) to nie prąd, tylko konfiguracja styków: 3 styki NO (zwierne) oraz 1 styk NC (rozwierny).

Dodatkowo potwierdza to obecność zacisków pomocniczych oznaczanych jak 21–22 (często dla styku NC) oraz standardowych torów głównych 1–2, 3–4, 5–6. Dlatego należy w tabeli znaleźć wiersz, w którym jednocześnie występują parametry: 40 A, 3 NO oraz 1 NC. Taki zestaw odpowiada "Stycznikowi 3".

Dlaczego pozostałe odpowiedzi są błędne?

  • "Stycznika 2." ma co prawda 3 NO i 1 NC, ale ma 31 A, więc nie zgadza się prąd znamionowy z oznaczeniem "/40".
  • "Stycznika 1." ma 31 A i dodatkowo 4 NO, więc nie pasuje ani prąd, ani układ styków.
  • "Stycznika 4." ma 40 A, ale ma 4 NO i 0 NC, więc nie pasuje konfiguracja "31" (wymagany jest 1 styk NC).

Wskazówka egzaminacyjna: zawsze sprawdzaj dwa niezależne parametry (np. prąd oraz NO/NC). To ogranicza ryzyko pomyłki wynikającej z odczytania "31" jako 31 A.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis 3NO i 1NC w styczniku?
"3NO" oznacza trzy styki zwierne (Normally Open) – w spoczynku są rozwarte i zamykają się po zasileniu cewki. "1NC" oznacza jeden styk rozwierny (Normally Closed) – w spoczynku jest zwarty i rozłącza się po zadziałaniu stycznika. To ważne przy sterowaniu i sygnalizacji.
Jak rozpoznać prąd znamionowy stycznika z oznaczenia modelu?
W wielu oznaczeniach katalogowych liczba przypisana do pola prądowego (np. po ukośniku) odpowiada prądowi znamionowemu w amperach. Trzeba odczytać cały symbol, a potem porównać go z tabelą lub kartą katalogową, bo inne liczby (np. po myślniku) mogą oznaczać konfigurację styków.
Dlaczego w oznaczeniu "…-31" nie chodzi o 31 A?
To częsta pułapka: końcówka typu "31" bywa kodem konfiguracji styków, a nie wartością prądu. W takim kodzie "3" informuje o liczbie styków NO, a "1" o liczbie styków NC. Prąd znamionowy wynika z innej części oznaczenia (np. "/40" → 40 A).
Jakie zaciski wskazują na obecność styku NC w styczniku?
W praktyce obecność styku pomocniczego NC często zdradza para zacisków oznaczonych jak 21–22 (czasem spotyka się też oznaczenia równoważne producenta). Jeśli na obudowie widać taką parę obok torów głównych 1–2, 3–4, 5–6, to zwykle oznacza, że stycznik ma dodatkowy styk NC.
Jak nie pomylić liczby zacisków z liczbą styków NO?
Nie każdy widoczny zacisk oznacza dodatkowy styk NO. Tory główne (mocy) to osobne styki, a zaciski pomocnicze (np. 21–22) to osobny styk sterowniczy. Najpierw rozdziel tory główne i pomocnicze po oznaczeniach, a dopiero potem policz NO i NC zgodnie z tabelą parametrów.
Kiedy w instalacjach stosuje się styk pomocniczy NC stycznika?
Styk pomocniczy NC wykorzystuje się m.in. do blokad, bezpieczeństwa i sygnalizacji stanu pracy. Przykład: w obwodzie kontroli można rozłączyć sygnał alarmowy po zadziałaniu stycznika albo wykonać prostą blokadę uniemożliwiającą równoczesne załączenie dwóch torów sterowania.
Co jest ważniejsze przy doborze stycznika: prąd czy liczba styków?
Oba parametry są krytyczne. Prąd znamionowy musi być co najmniej równy prądowi obciążenia (inaczej grozi przegrzewanie i uszkodzenie). Liczba styków NO/NC musi pasować do schematu sterowania i sygnalizacji. Na egzaminie zwykle trzeba potwierdzić zgodność jednocześnie prądu i konfiguracji styków.
Jak krok po kroku rozwiązać zadanie z tabelą styczników?
1) Odczytaj oznaczenie z obudowy.
2) Ustal prąd znamionowy z części prądowej symbolu.
3) Ustal konfigurację NO/NC z końcówki oznaczenia oraz z opisów zacisków.
4) Znajdź w tabeli wiersz, gdzie wszystkie parametry się zgadzają.
5) Dopiero wtedy wybierz numer stycznika.
Czy można zgadnąć poprawną odpowiedź bez znajomości oznaczeń NO/NC?
Zwykle nie w sposób pewny. Nawet jeśli uda się dopasować prąd, to bez rozróżnienia NO i NC łatwo wybrać aparat o innej liczbie styków (np. 4NO zamiast 3NO+1NC). Egzamin sprawdza umiejętność analizy oznaczeń i tabel, a nie tylko intuicyjnego porównania jednej liczby.
Jakie błędy najczęściej popełnia się przy odczycie symbolu stycznika?
Najczęstsze pomyłki to: odczyt "31" jako 31 A, pominięcie myślnika i ukośnika (czytanie symbolu "ciągiem"), branie wszystkich zacisków za tory główne oraz ignorowanie styków pomocniczych. Pomaga zasada: sprawdź prąd i NO/NC niezależnie, a dopiero potem dopasuj tabelę.
