KWALIFIKACJA ELM3 - STYCZEŃ 2018 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

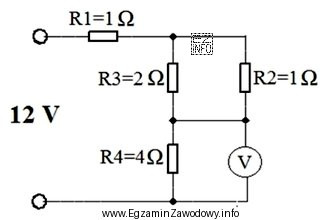

Woltomierz wskazuje 0 V, co oznacza, że przez niego nie płynie prąd, a więc musi być umieszczony równolegle do elementu o zerowym napięciu. Rezystory R1, R2 i R3 są połączone w sposób, który nie pozwala na to, aby po ich zwarcie napięcie na woltomierzu wynosiło 0 V bez wpływu na inne części obwodu. Jedynie zwarcie R4, który jest połączony równolegle z woltomierzem, spowoduje, że napięcie na woltomierzu będzie równe 0 V, gdyż całe napięcie źródła zostanie przyłożone do pozostałej części obwodu, omijając woltomierz.
