KWALIFIKACJA ELE11 - PAŹDZIERNIK 2016



PYTANIE NR 31.
Podczas planowanego przeglądu instalacji fotowoltaicznej dokonano pomiarów trzech parametrów instalacji zgodnie z przedstawionym schematem. Przyrządy pokazane na schemacie wskazywały wartości

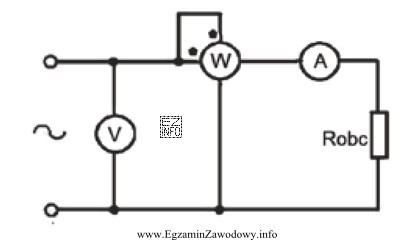

Ilustracja przedstawia schemat elektryczny związany z pomiarami w instalacji fotowoltaicznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schematach pomiarowych przeglądu instalacji PV typowy zestaw przyrządów to: watomierz (wskazuje moc czynną P), woltomierz (napięcie U) oraz amperomierz (natężenie prądu I). Współczynnik mocy i moc bierna wymagają innych danych/układów, a rezystancji nie mierzy się tu bezpośrednio.

Pełne wyjaśnienie:

W przeglądach instalacji fotowoltaicznych często wykonuje się podstawowe pomiary elektryczne w celu oceny pracy obwodu oraz porównania wyników z wartościami oczekiwanymi. Jeżeli na schemacie widoczne są trzy klasyczne przyrządy: watomierz, woltomierz i amperomierz, to ich wskazania odpowiadają trzem podstawowym wielkościom:

  • moc czynna (P) – mierzona watomierzem; opisuje rzeczywistą moc zamienianą na pracę/ciepło w odbiorniku,
  • napięcie (U) – mierzone woltomierzem,
  • natężenie prądu (I) – mierzone amperomierzem.

Dlatego poprawny zestaw wskazań to: moc czynna, napięcie i natężenie prądu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Współczynnik mocy, napięcie i natężenie prądu" – współczynnik mocy (cos φ) nie jest bezpośrednim wskazaniem standardowego watomierza. Zwykle wyznacza się go z relacji między mocą czynną i pozorną albo mierzy dedykowanym miernikiem parametrów sieci.
  • "Moc czynna, napięcie i rezystancja odbiornika" – rezystancji nie odczytuje się w takim układzie bezpośrednio. Można ją co najwyżej obliczyć (w prostych przypadkach) z U i I, ale to nie jest wskazanie przyrządu pokazane jako osobny pomiar.
  • "Moc bierna indukcyjna, napięcie i natężenie prądu" – moc bierna (Q) wymaga innego sposobu pomiaru/wyznaczenia i nie jest tym samym co moc czynna P. Sama obecność U i I nie przesądza też o "indukcyjnym" charakterze bez dodatkowych informacji o przesunięciu fazowym.

W zadaniach egzaminacyjnych kluczowe jest rozpoznanie funkcji przyrządów po symbolu i sposobie włączenia w obwód: woltomierz równolegle, amperomierz szeregowo, watomierz w układzie pomiaru mocy czynnej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co mierzy watomierz w typowym obwodzie elektrycznym?
Watomierz służy do pomiaru mocy czynnej P, czyli tej części mocy, która jest realnie zamieniana na pracę lub ciepło w odbiorniku. To inna wielkość niż moc bierna (Q) i nie należy jej mylić z mocą pozorną (S).
Jak rozpoznać na schemacie woltomierz i amperomierz?
Woltomierz jest włączany równolegle do badanego elementu (mierzy napięcie), a amperomierz szeregowo w torze prądowym (mierzy natężenie prądu). To najpewniejsza wskazówka, nawet gdy symbole są uproszczone.
Dlaczego moc bierna nie wynika bezpośrednio z pomiaru U i I?
Moc bierna zależy od przesunięcia fazowego między napięciem i prądem. Same wartości skuteczne U i I nie informują o fazie, więc bez dodatkowego pomiaru (np. cos φ lub kąta fazowego) nie da się jednoznacznie wskazać mocy biernej ani jej charakteru.
Co to jest współczynnik mocy i kiedy się go sprawdza?
Współczynnik mocy (cos φ) opisuje, jaka część mocy pozornej jest mocą czynną. Sprawdza się go głównie w układach AC, gdy istotne są rozliczenia energii, obciążenie sieci i jakość energii. Do pomiaru zwykle używa się analizatora parametrów sieci.
Czy rezystancję odbiornika mierzy się w czasie pracy instalacji PV?
Zwykle nie mierzy się jej bezpośrednio w pracującym układzie. Rezystancję bada się miernikiem (np. omomierzem) w odpowiednich warunkach i po odłączeniu elementów, aby wynik nie był zafałszowany. W przeglądach eksploatacyjnych częściej kontroluje się U, I oraz moc.
Jakie są najczęstsze pomyłki w zadaniach o przyrządach pomiarowych?
Najczęściej myli się moc czynną z bierną, a także zakłada się, że z U i I "automatycznie" wynika cos φ lub rezystancja jako wskazanie przyrządu. Druga typowa pomyłka to ignorowanie sposobu włączenia miernika (równolegle vs szeregowo).
Jakie parametry elektryczne warto kontrolować podczas przeglądu PV?
W praktyce kontroluje się przede wszystkim napięcie, prąd i moc czynną w punktach pomiarowych instalacji (zależnie od jej budowy). Pozwala to wykryć spadki napięcia, zaniżone prądy w stringach oraz nieprawidłowości obciążenia lub pracy falownika.
Dlaczego poprawne podłączenie amperomierza jest krytyczne?
Amperomierz ma bardzo małą rezystancję wewnętrzną i powinien być włączony szeregowo. Podłączenie go równolegle może spowodować zwarcie i uszkodzenie przyrządu lub elementów instalacji. Na egzaminie sprawdza się też rozumienie tej zasady poprzez analizę schematu.
Jak odróżnić moc czynną od mocy pozornej w pytaniach testowych?
Moc czynna (P) to "użyteczna" moc zamieniana na pracę/ciepło, a moc pozorna (S) wynika z iloczynu wartości skutecznych U i I w AC. Jeśli pytanie odnosi się do watomierza, najczęściej chodzi o moc czynną, nie o pozorną.
Jak podejść do zadania, gdy schemat pokazuje trzy mierniki naraz?
Najpierw przypisz mierniki po sposobie włączenia: równolegle → napięcie, szeregowo → prąd. Następnie rozpoznaj układ pomiaru mocy (watomierz ma tor prądowy i napięciowy). Dopiero na końcu porównaj z odpowiedziami, nie dopisuj dodatkowych wielkości.
